3 传输层

约 12906 字 预计阅读 44 分钟 本文访问量 0 计算机网络 计算机网络
杂糅了中科大（学习过程）与南大（考前复习）的课件而成的笔记，排版与质量可能不保证

1 概述和传输层服务

1.1 传输服务和协议

  • 为运行在不同主机上的应用进程提供逻辑通信
  • 传输协议运行在端系统
    • 发送方：将应用层的报文分成报文段，然后传递给网络层
    • 接收方：将报文段重组成报文，然后传递给应用层
  • 有多个传输层协议可供应用选择
    • Internet: TCP 和 UDP

1.2 传输层 vs 网络层

  • 网络层服务：主机之间的逻辑通信
  • 传输层服务：进程之间的逻辑通信
    • 依赖于网络层的服务
      • 延时、带宽
    • 并对网络层的服务进行增强
      • 数据丢失、顺序混乱、加密

类比：Ann家的12个小孩给另Bill家的12个小孩发信

  • 主机 = 家庭
  • 进程 = 小孩
  • 应用层报文 = 信封中的信件
  • 传输层协议 = Ann 和 Bill
    • 为家庭小孩提供复用解复用服务(一个人带多封信，一个人收多封信)
  • 网络层协议 = 邮政服务
    • 家庭-家庭的邮包传输服务

1.3 Internet 传输层协议

  • 可靠、保序的传输：TCP
    • 多路复用、解复用
    • 拥塞控制
    • 流量控制
    • 建立连接
  • 不可靠、不保序的传输：UDP
    • 多路复用、解复用
    • 没有为尽力而为的 IP 服务添加更多的其它额外服务
  • 都不提供的服务：
    • 延时保证
    • 带宽保证

操作系统负责维护套接字与端口之间的映射关系

  • 端口存在于数据包中，而套接字存在于操作系统内核中
协议类型 套接字类型 操作系统存储的映射元组
UDP SOCK_DGRAM (本地端口, 本地IP) ⟷ 套接字
TCP SOCK_STREAM (本地端口, 本地IP, 远程端口, 远程IP) ⟷ 套接字

2 多路复用/解复用

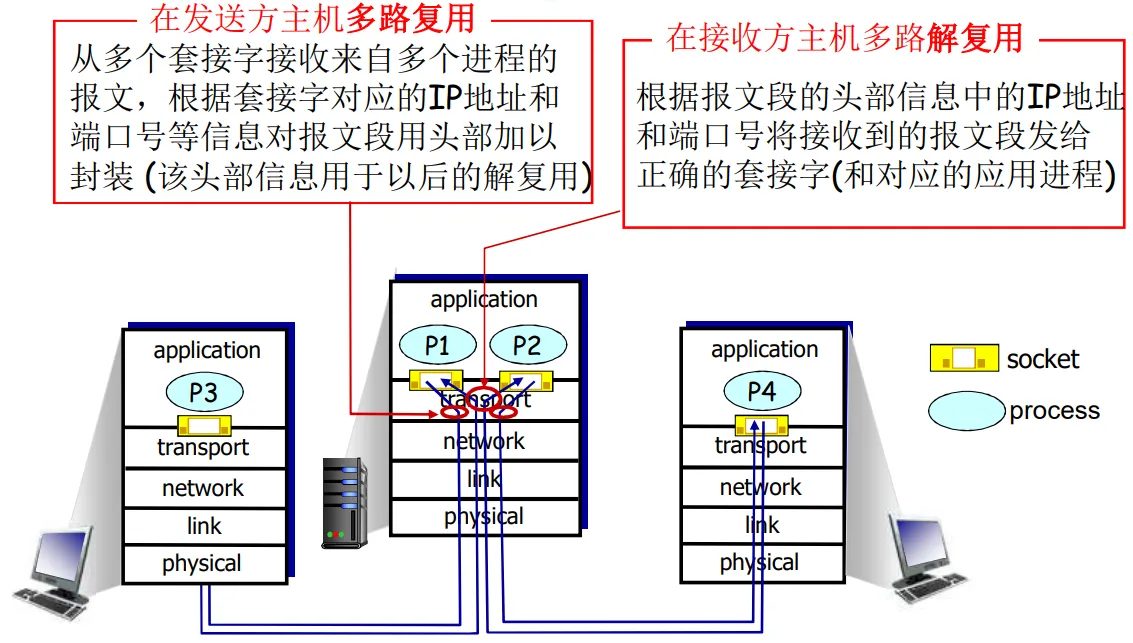

alt text

通俗例子：

  • 主机（Host/IP地址）： 就像一栋公寓楼。
  • 应用进程（Process P1/P2/P3/P4）： 就像公寓里的各个住户。
  • 套接字（Socket）： 就像每个住户专属的信箱。
  • 传输层（Transport Layer）： 就像公寓楼底层的收发室大爷。

网络层（即IP层）只负责把数据包送到“哪栋公寓楼”（主机到主机），而传输层则负责把数据准确地送到“哪个住户的信箱”里（进程到进程）。这个过程就是复用和解复用。

发送方的“多路复用” (Multiplexing)：

  • 场景： 假设中间的服务器上同时运行着两个应用进程（比如 P1 是 Web 服务，P2 是邮件服务）。这两个进程都需要向外发送数据。
  • 动作： P1 和 P2 分别把数据塞进自己的 Socket。传输层（收发室大爷）将这些来自不同 Socket 的数据块收集起来。
  • 核心封装： 传输层在每个数据块前面加上一个 “头部（Header）”，生成传输层报文段。这个头部里最关键的信息就是源端口号和目的端口号（写上寄件人和收件人的房间号）。
  • 结果： 多个进程的数据被统一打包，顺着网络层的一条网线发了出去。这就是“多路复用”（把多条路的数据汇聚到一条路上发送）。

接收方的“多路解复用” (Demultiplexing)：

  • 场景： 接收方主机（比如右侧的 PC 或者中间的服务器）从网络层接收到了一个数据报文。
  • 动作： 数据到达传输层后，传输层（收发室大爷）会拆开网络层的包装，查看传输层头部（Header）里的信息。
  • 核心分发： 它提取出头部中的目的 IP 地址和目的端口号。根据这个端口号，它就能精确地找到对应的 Socket（Socket 中又包含 pid）。
  • 结果： 传输层将数据准确无误地投入到对应的 Socket 中，最终被对应的应用程序（如 P4）读取。这就是“多路解复用”（把一条路上来的数据，分发给多条路上的不同进程）。

网课

3 无连接传输 UDP

UDP: User Datagram Protocol（用户数据报协议）

  • “尽力而为”的服务，报文段可能
    • 丢失、乱序
  • 无连接：
    • UDP发送端和接收端之间没有握手
    • 每个UDP报文段都被独立地处理
  • UDP 被用于:
    • 流媒体（丢失不敏感，速率敏感、应用可控制传输速率）
    • DNS
  • 在UDP上可行可靠传输:
    • 在应用层增加可靠性
    • 应用特定的差错恢复

为什么要有 UDP?

  • 不建立连接（会增加延时）
  • 简单：在发送端和接收端没有连接状态
  • 报文段的头部很小(开销小)
  • 无拥塞控制和流量控制：
    • UDP可以尽可能快的发送报文段
    • 应用->传输的速率= 主机->网络的速率

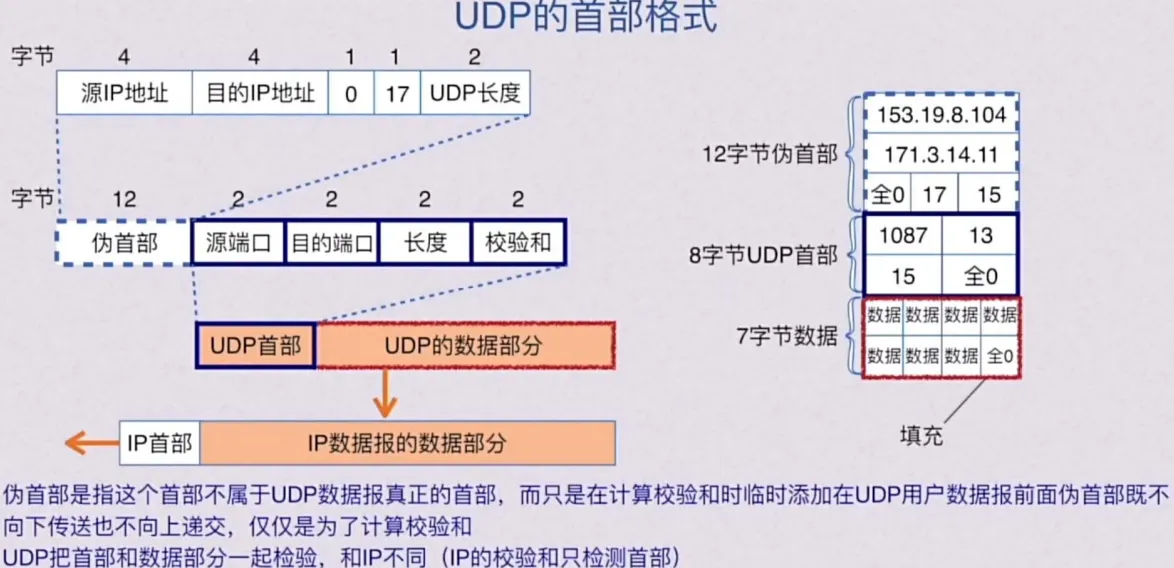

UDP报文段格式:

<-----------------32 bits------------------>
+--------------------+---------------------+
|      源端口号       |     目的端口号       |
+--------------------+---------------------+
|        长度         |        校验和       |
+--------------------+---------------------+
|            应用程序数据（报文）            |
+------------------------------------------+

长度：UDP报文段的字节数，包括头部

UDP 校验和

目标：检测在被传输报文段中的差错(如比特反转)

发送方：

  • 将报文段的内容视为 16 比特的整数
  • 校验和：所有报文段的加法和（1的补运算）
  • 发送方将校验和放在 UDP 的校验和字段

接收方：

  • 计算接收到的报文段的校验和
  • 检查计算出的校验和与校验和字段的内容是否相等：
    • 不相等 —— 检测到差错
    • 相等 —— 没有检测到差错，但也许还是有差错
      • 残存错误

Internet 校验和的例子

  • 注意：求和时，在最高位的进位要回卷，再加到结果上

alt text

  • 校验和是对和的取反
  • 目标端：校验范围 + 校验和 = 1111111111111111 则通过校验

alt text

  • 对分组内容进行可选的差错校验
    • （校验和字段 = 0 表示“不验证校验和”）
  • 源端口号也是可选的
    • 在某些情况下可用于回复发送方

4 可靠数据传输的原理

可靠数据传输（rdt） 在应用层、传输层和数据链路层都很重要

rdt1.0：在可靠信道上的可靠数据传输

  • 下层的信道是完全可靠的
    • 没有比特出错
    • 没有分组丢失
  • 发送方将数据发送到下层信道（封装）
  • 接收方从下层信道接收数据（解封装）

rdt2.0：具有比特差错的信道

  • 下层信道可能会出错：将分组中的比特翻转
    • 用校验和来检测比特差错
  • 问题：怎样从差错中恢复：
    • 确认(ACK)：接收方显式地告诉发送方分组已被正确接收
    • 否定确认(NAK): 接收方显式地告诉发送方分组发生了差错
      • 发送方收到 NAK 后，发送方重传分组
  • rdt2.0 中的新机制：采用差错控制编码进行差错检测
    • 发送方差错控制编码、缓存
    • 接收方使用编码检错
    • 接收方的反馈：控制报文（ACK，NAK）：接收方 -> 发送方
    • 发送方收到反馈做相应的动作

rdt2.0 的致命缺陷：如果 ACK/NAK 出错

  • 重传？可能出错
  • 不重传？可能死锁（或出错）
  • 需要引入新的机制：序号

rdt2.1：处理出错的ACK/NAK

处理重复：

  • 发送方在每个分组中加入序号
  • 如果 ACK/NAK 出错，发送方重传当前分组
  • 接收方由序号丢弃（不发给上层）重复分组

这里使用的是停等协议：发送方发送一个分组，然后等待接收方的应答

发送方：

  • 在分组中加入序列号
  • 两个序列号（0，1）就足够了
    • 一次只发送一个未经确认的分组
  • 必须检测 ACK/NAK 是否出错（需要差错检测码 EDC）
  • 状态数变成了两倍
    • 必须记住当前分组的序列号为 0 还是 1

接收方：

  • 必须检测接收到的分组是否是重复的
    • 状态会指示希望接收到的分组的序号为 0 还是 1
  • 注意：接收方并不知道发送方是否正确收到了其 ACK/NAK
    • 没有安排确认的确认

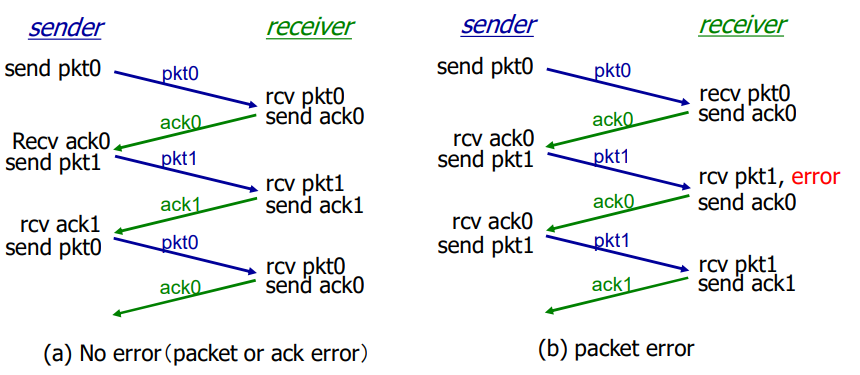

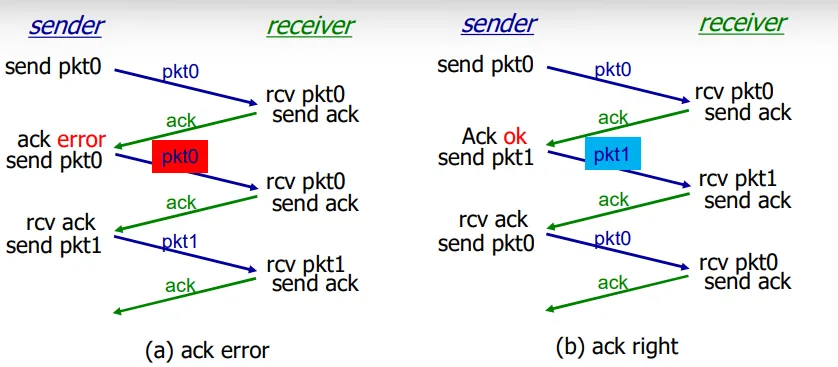

alt text

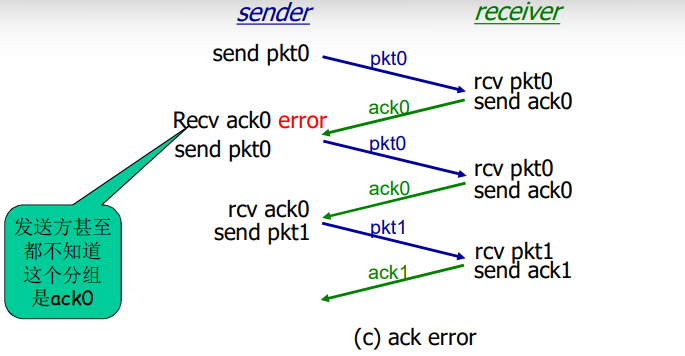

接收方不知道它最后发送的 ACK/NAK 是否被正确地收到

  • 发送方不对收到的 ack/nak 给确认，没有所谓的确认的确认
  • 接收方发送 ack，如果后面接收方收到的是：
    • 老分组 p0？则 ack 错误
    • 下一个分组？P1，ack 正确

rdt2.2：无 NAK 的协议

  • 功能同 rdt2.1，但只使用ACK（ack 要编号）
  • 接收方对最后正确接收的分组发 ACK，以替代 NAK
    • 接收方必须显式地包含被正确接收分组的序号
  • 当收到重复的ACK时，发送方与收到 NAK 采取相同的动作：重传当前分组
  • 为后面的一次发送多个数据单位做一个准备
    • 一次能够发送多个
    • 每一个的应答都有：ACK、NAK，麻烦
    • 使用对前一个数据单位的ACK，代替本数据单位的 NAK
    • 确认信息减少一半，协议处理简单

alt text

alt text

rdt3.0：具有比特差错和分组丢失的信道

新的假设：下层信道可能会丢失分组（数据或ACK）

  • 会死锁
  • 机制还不够处理这种状况：
    • 检验和
    • 序列号
    • ACK
    • 重传

方法：发送方等待 ACK 一段合理的时间，超时重传

  • 发送方超时重传：如果到时没有收到 ACK->重传
  • 问题：如果分组（或ACK）只是被延迟了：
    • 重传将会导致数据重复，但利用序列号已经可以处理这个问题
    • 接收方必须指明被正确接收的序列号
  • 需要一个倒计数定时器

链路层的 timeout 时间确定的，传输层 timeout 时间是适应式的

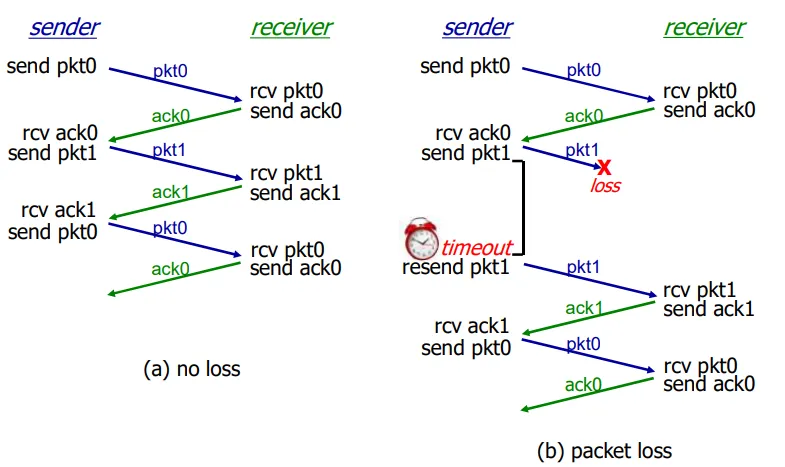

发送方：

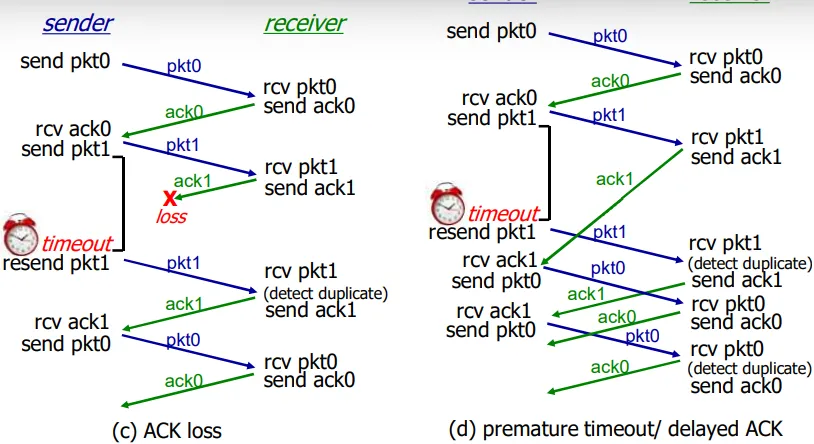

alt text

alt text

  • 过早超时（延迟的ACK）也能够正常工作
    • 但是效率较低，一半的分组和确认是重复的
  • 设置一个合理的超时时间也是比较重要的

rdt3.0 的性能

  • rdt3.0可以工作，但链路容量比较大的情况下，性能很差
    • 链路容量比较大，一次发一个 PDU 的不能够充分利用链路的传输能力

例：1 Gbps的链路，15 ms 端-端传播延时，分组大小为1kB：

\[T_{\text{transmit}} = \frac{L \, (\text{分组长度，比特})}{R \, (\text{传输速率，bps})} = \frac{8 \, \text{kb/pkt}}{10^9 \, \text{b/sec}} = 8 \, \mu\text{s}\]
\[U_{\text{sender}} = \frac{L/R}{\text{RTT} + L/R} = \frac{0.008}{30.008} = 0.00027\]
  • \(U_{\text{sender}}\)：利用率 – 忙于发送的时间比例
  • 每 30ms 发送 1KB 的分组 -> 270kbps=33.75kB/s 的吞吐量（在1Gbps 链路上）
  • 瓶颈在于：网络协议限制了物理资源的利用

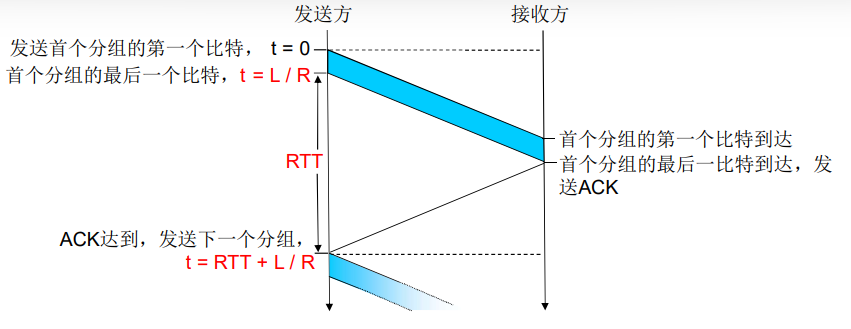

停 - 等操作：

alt text

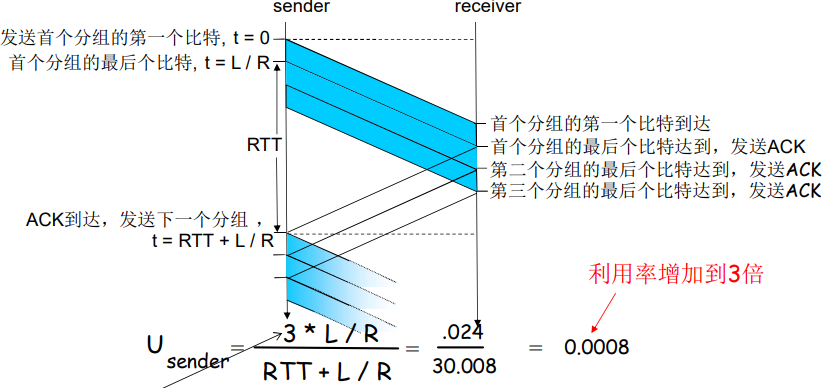

流水线：提高链路利用率

alt text

  • 增加 n，能提高链路利用率
  • 但当达到某个 n，其 u=100% 时，无法再通过增加n，提高利用率
  • 瓶颈转移了 -> 链路带宽

流水线协议

流水线：允许发送方在未得到对方确认的情况下一次发送多个分组

  • 必须增加序号的范围: 用多个bit表示分组的序号
  • 在发送方/接收方要有缓冲区
    • 发送方缓冲：
      • 未得到确认，可能需要重传
    • 接收方缓存：
      • 上层用户取用数据的速率 ≠ 接收到的数据速率
      • 接收到的数据可能乱序，排序交付（可靠）

两种通用的流水线协议：回退N步（GBN） 和 选择重传（SR）

先补充介绍滑动窗口协议作为铺垫

通用：滑动窗口协议

滑动窗口协议：发送方和接收方都维护一个窗口

  • 发送缓冲区
    • 形式：内存中的一个区域，落入缓冲区的分组可以发送
    • 功能：用于存放已发送，但是没有得到确认的分组
    • 必要性：需要重发时可用
  • 发送缓冲区的大小：一次最多可以发送多少个未经确认的分组
    • 停止等待协议 = 1
    • 流水线协议 > 1，合理的值，不能很大，链路利用率不能够超 100%
  • 发送缓冲区中的分组
    • 未发送的：落入发送缓冲区的分组，可以连续发送出去
    • 已经发送出去的、等待对方确认的分组：发送缓冲区的分组只有得到确认才能删除

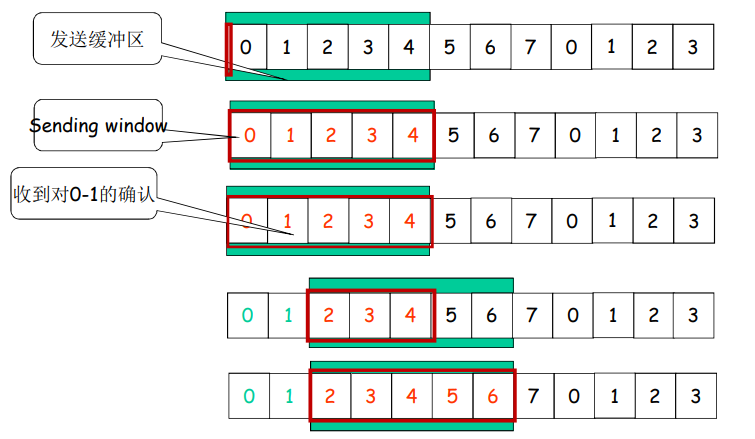

发送窗口：发送缓冲区的一个子集

  • 已发送但是未经确认分组的序号构成的空间
  • 一开始没有发生任何一个分组
    • 后沿 = 前沿
    • 发送窗口尺寸为 0
  • 每发送一个分组，前沿前移一个单位
  • 发送窗口前沿移动的极限：不能够超过发送缓冲区
  • 发送窗口后沿移动
    • 条件：收到老分组的确认
    • 结果：发送缓冲区罩住新的分组，来了分组可以发送
    • 移动的极限：不能够超过前沿

alt text

接收窗口 = 接收缓冲区

  • 接收窗口用于控制哪些分组可以接收
    • 只有收到的分组序号落入接收窗口内才允许接收
    • 若序号在接收窗口之外，则丢弃
  • 接收窗口尺寸 Wr=1，则只能顺序接收
  • 接收窗口尺寸 Wr>1 ，则可以乱序接收
    • 但提交给上层的分组，要按序

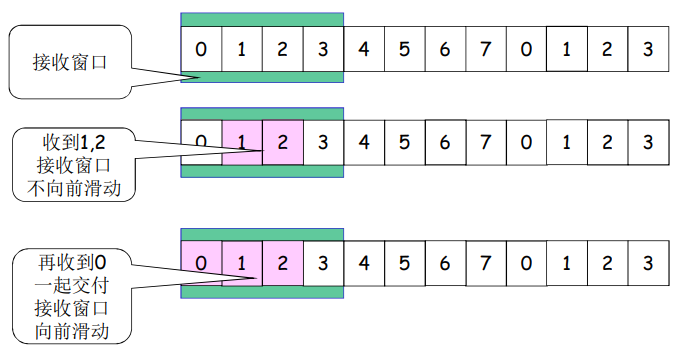

接收窗口的滑动和发送确认

  • 滑动：
    • 低序号的分组到来，接收窗口移动
    • 高序号分组乱序到，缓存但不交付（rdt 不允许失序），不滑动
  • 发送确认：
    • 接收窗口尺寸 = 1：发送连续收到的最大的分组确认（累计确认，顺序接收）
    • 接收窗口尺寸 > 1：收到分组，发送那个分组的确认（非累计确认）
      • 收到分组3，发送ACK3，但不代表分组2已被收到

alt text

滑动窗口的吞吐量

  • 如果窗口大小为 n，则吞吐量大约为
    • MIN(n*DATA/RTT, 链路带宽)
  • 与停等协议对比：Data/RTT
  • 当 n 过大时会发生什么？
    • 网络拥塞与丢包：发送方往网络里注入了远超路由器/交换机缓存承受能力的数据包，导致路由器排队溢出，从而引起严重的丢包
    • 延迟激增：大量数据包在路由器的队列里排队，导致 RTT 异常增大，网络出现明显卡顿
    • 触发大量重传：一旦发生丢包，滑动窗口协议需要重传丢失的数据，反而会导致有效吞吐量大幅下降
    • 接收方内存溢出

GBN 协议和 SR 协议的异同

相同之处：

  • 发送窗口 > 1
  • 一次能够可发送多个未经确认的分组

不同之处：

  • GBN: 接收窗口尺寸 = 1
    • 接收端：只能顺序接收
    • 发送端：从表现来看，一旦一个分组没有发成功，如：0,1,2,3,4；假如1未成功，2,3,4都发送出去了，要返回1再发送 GB1（超时重发的是整个发送窗口）
  • SR : 接收窗口尺寸 > 1
    • 接收端：可以乱序接收
    • 发送端：发送0,1,2,3,4，一旦1未成功，2,3,4已发送，无需重发，选择性发送1（独立确认，每个分组单独一个计时器，超时重发的只是这个分组）

Go-back-N

  • 发送端最多在流水线中有 N 个未确认的分组
  • 接收端只是发送累计确认
    • 接收端如果发现 gap，不确认新到来的分组
  • 发送端拥有对最老的未确认分组的定时器
    • 只需设置一个定时器
    • 当定时器到时时，重传所有未确认分组

接收方:

  • 只发送 ACK：对顺序接收的最高序号的分组
    • 可能会产生重复的 ACK
    • 接收窗口 = 1，只一个变量就可表示接收窗口
  • 对乱序的分组：
    • 丢弃（不缓存）
    • 对顺序接收的最高序号的分组进行确认-累计确认

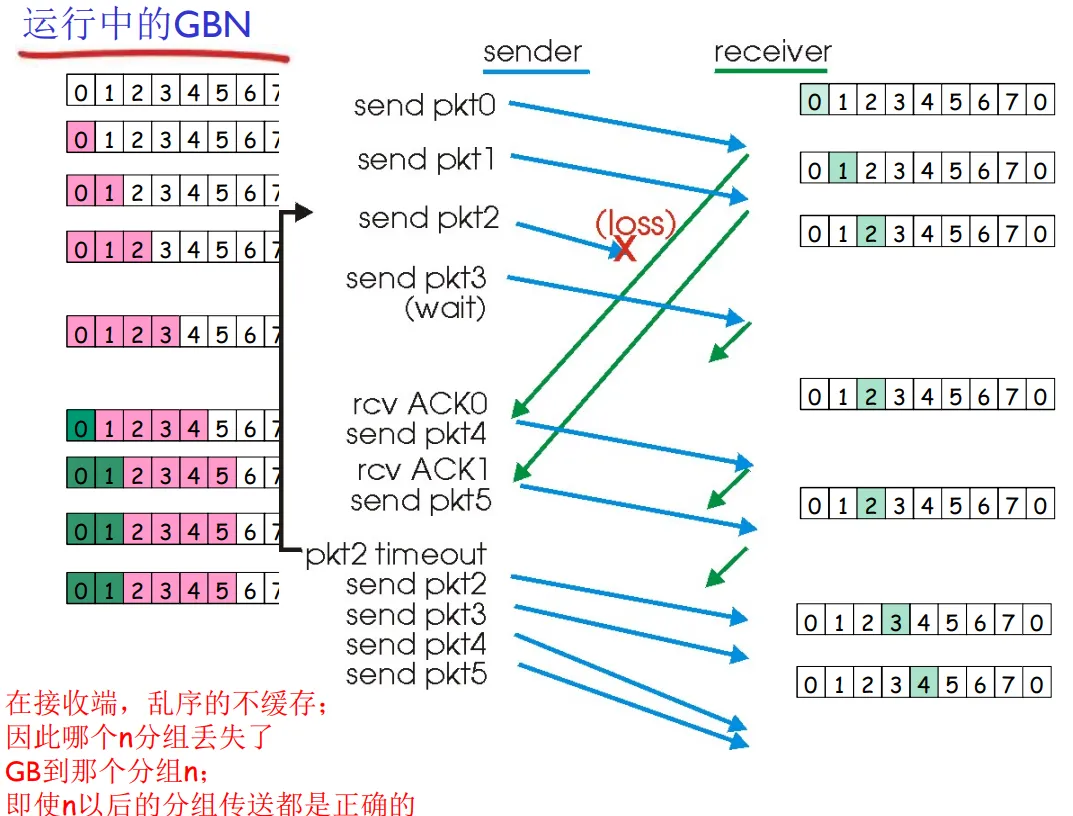

alt text

alt text

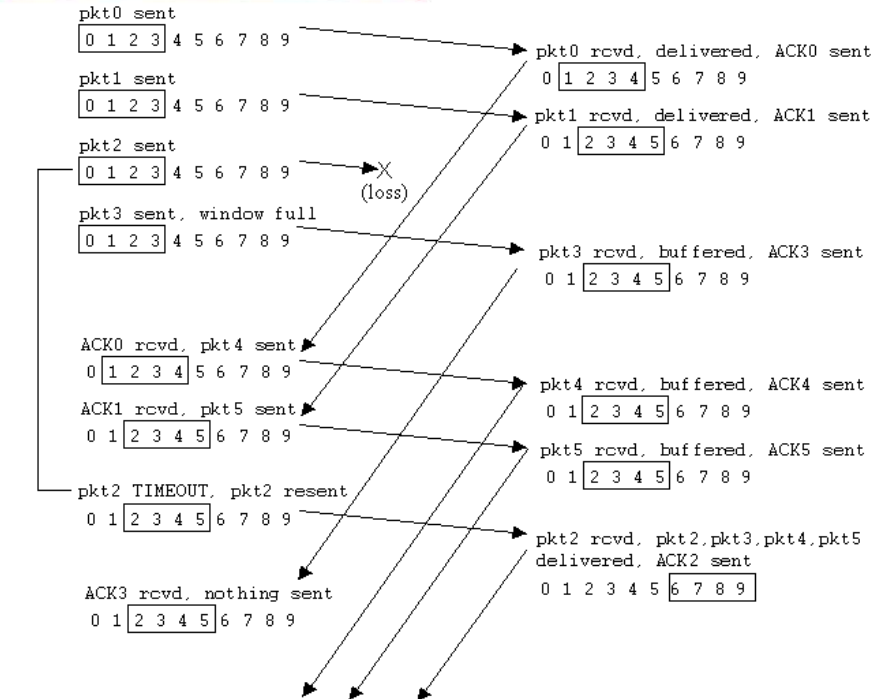

Selective Repeat

  • 接收方对每个正确接收的分组，分别发送 ACKn（非累积确认）
    • 接收窗口 > 1
      • 可以缓存乱序的分组
    • 最终将分组按顺序交付给上层
  • 发送方只对那些没有收到 ACK 的分组进行重发 —— 选择性重发
    • 发送方为每个未确认的分组设定一个定时器
  • 发送窗口的最大值（发送缓冲区）限制发送未确认分组的个数

alt text

GBN SR
优 点 简单，所需资源少（接收方一个缓存单元） 出错时，重传一个代价小
缺 点 一旦出错，回退 N 步代价大 复杂，所需要资源多（接收方多个缓存单元）
适用范围 出错率低 链路容量大（延迟大、带宽大）
  • 链路利用率与窗口大小 滑动窗口机制能够实现链路的完全利用，但这有一个前提条件：窗口的大小必须足够大，以覆盖传输延迟带来的 “在途” 数据量
  • 发送方的缓冲需求 发送方必须缓存所有已发送但尚未被确认的分组。这是为了应对可能发生的丢包情况，确保在需要时能够对这些分组进行重传。
  • 接收方的处理能力 接收方具备一定的能力来接收和处理乱序到达的分组，但这种能力受限于接收方自身的缓冲区大小。
  • 实现复杂度 协议的具体实现难度取决于所采用的策略细节，主要体现为回退 N 步与选择重传之间的区别

窗口的最大尺寸*

假设序列号用 \(n\) 位比特表示，那么序列号的总数是 \(k = 2^n\)

  • GBN：\(2^n - 1\)
  • SR：\(2^{n-1}\)（即序列号空间的一半）

例：\(n=2\)，序列号为 0, 1, 2, 3，若 SP 窗口为 3（超过限制2）

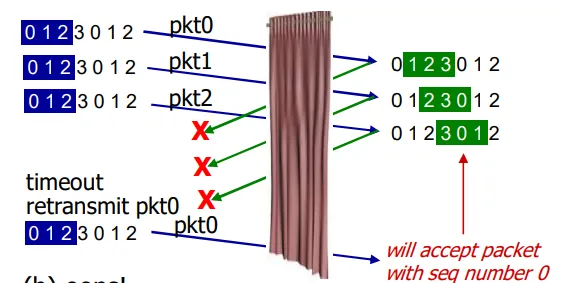

alt text

  • 接收方收到重传的旧 pkt0 后，误以为这是全新的数据并接受它
序号大小与窗口大小之间的关系？

为了避免上述重叠问题，必须满足：

\[发送窗口大小 + 接收窗口大小 \leq 序列号总空间\]

对于 SR 协议，由于发送窗口和接收窗口大小通常相等（设为 \(W\)），公式变为：

\[2W \leq 2^n \implies W \leq 2^{n-1}\]

对于 GBN 协议，由于接收窗口大小始终为 1，公式变为：

\[W + 1 \leq 2^n \implies W \leq 2^n - 1\]

5 面向连接的传输：TCP

  • 点对点：
    • 一个发送方，一个接收方
  • 可靠的、按顺序的字节流：
    • 没有报文边界
  • 管道化（流水线）：
    • TCP 拥塞控制和流量控制设置窗口大小
  • 发送和接收缓存
  • 全双工数据：
    • 在同一连接中数据流双向流动
    • MSS：最大报文段大小（把应用进程传下来的字节流切片）
  • 面向连接：
    • 在数据交换之前，通过握手（交换控制报文）初始化发送方、接收方的状态变量
  • 有流量控制：
    • 发送方不会淹没接收方

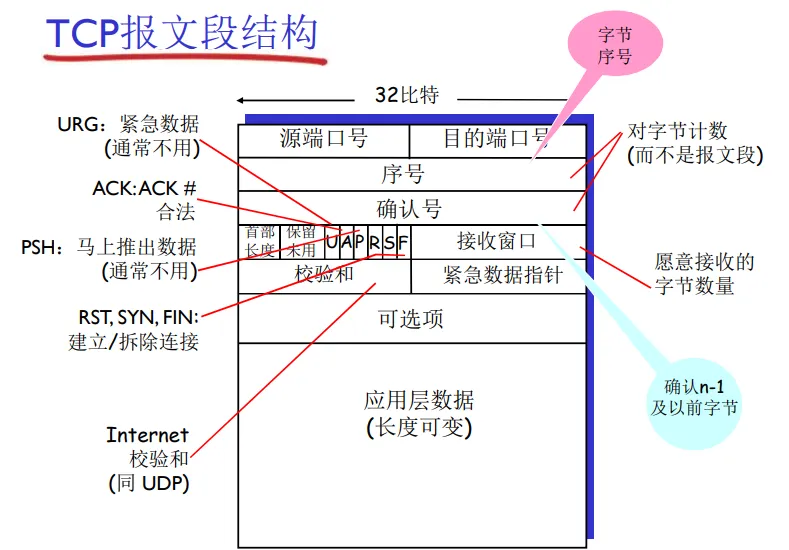

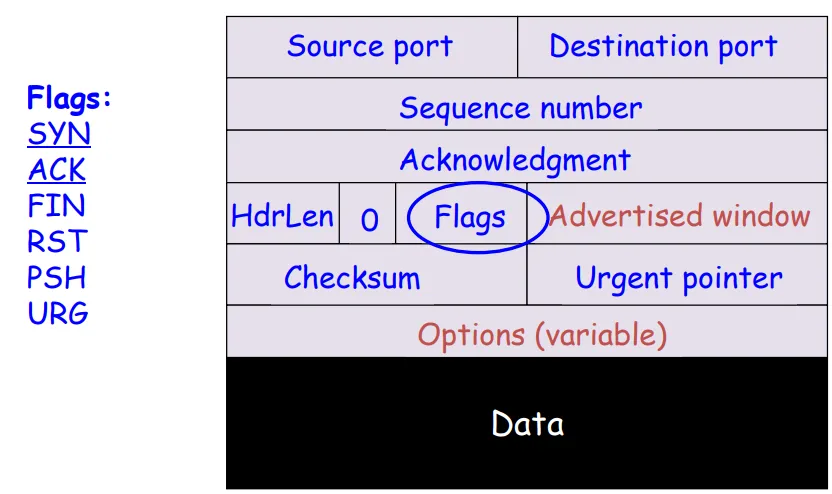

5.1 段结构

alt text

  • IP 分组
    • 不超过最大传输单元（MTU）
    • 例如，以太网中最多 1500 字节
  • TCP 分组
    • 包含 TCP 头部和数据的 IP 分组
    • TCP 头部 ≥ 20 字节
  • TCP 报文段
    • 不超过最大报文段大小（MSS）字节
    • 例如，从字节流中取最多 1460 个连续字节
    • MSS = MTU –（IP 头部）–（TCP 头部）

alt text

首部长度：Number of 4-byte words in the header

序号，确认号

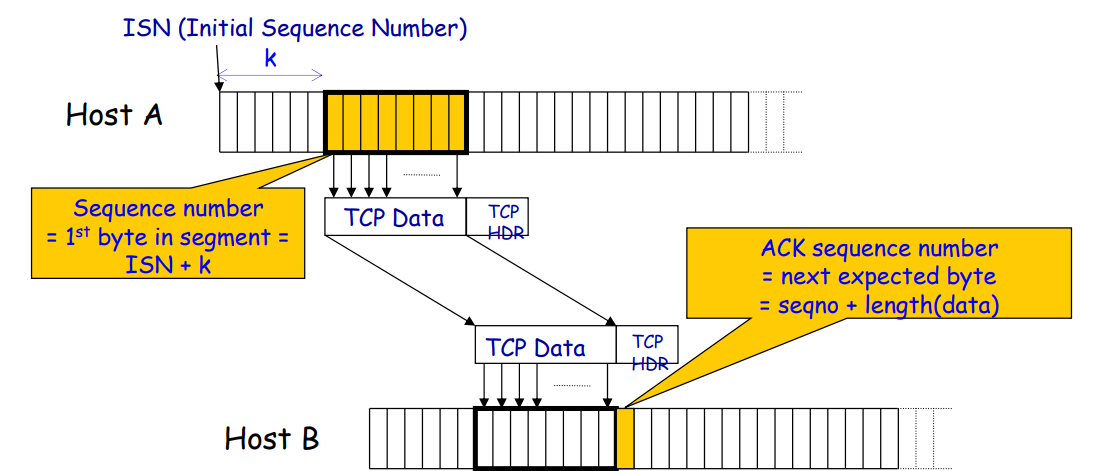

  • 序号：对字节计数
    • 报文段首字节的在字节流的编号
    • (body 起始字节在整个字节流中的偏移量)
  • 确认号:
    • 期望从另一方收到的下一个字节的序号
    • 确认号 - 1 （包括）以前的字节都已经收到
    • 累积确认

alt text

alt text

下一个要发送的数据包的序列号（Seqno），等于上一次接收到的 ACK 字段（确认号） 的值

1. 发送方的行为
  • 发送数据包：发送方发送一个数据包，其中包含 \(B\) 字节的数据。
  • 序列号分配：该数据包的数据起始序列号为 \(X\)，因此数据覆盖的序列号范围为 \([X, X+1, \dots, X+B-1]\)。
2. 接收方的确认机制

当接收方收到数据包后，会根据接收情况发送确认号：

  • 情况一：数据按序到达

    • 如果接收方已经成功接收了序列号 \(X\) 之前的所有数据，那么当前的数据包是连续的。
    • ACK 行为：接收方发送 ACK 确认号为 \(X+B\)。
    • 含义：表示 \(X+B-1\) 及之前的字节都已收到，期望接收的下一个字节是 \(X+B\)。

  • 情况二：存在数据缺失

    • 如果接收方已接收的最高连续字节序列号为 \(Y\)，且 \(Y+1 < X\)（说明序列号 \(Y+1\) 到 \(X-1\) 之间的数据尚未收到，当前包是乱序或重复的）。
    • ACK 行为：接收方发送 ACK 确认号为 \(Y+1\)。
    • 注意：即使这个 ACK (\(Y+1\)) 之前已经发送过，接收方仍会再次发送，以此告知发送方它仍在等待 \(Y+1\) 这个字节。
  • 发送方发送每个 100B 的分组，序列号为：
    • 100, 200, 300, 400, 500, 600, 700, 800, 900, …
  • 假设第五个分组（序列号 500）丢失，其他正常
  • 确认号序列将为：
    • 200, 300, 400, 500（确认 seqno:600）, 500（确认 seqno:700）, 500（确认 seqno:800）, 500（确认 seqno:900）, …

TCP 往返延时（RTT）和超时

怎样设置 TCP 的超时？
  • 比 RTT 要长：但 RTT 是变化的（远距离的很多跳）
    • 长时间的 RTT 分布比较分散
    • 短时间的 RTT 分布比较集中
  • 太短：太早超时不必要的重传
  • 太长：对报文段丢失反应太慢，消极

怎样估计 RTT？

  • SampleRTT：测量从报文段发出到收到确认的时间
    • 如果有重传，忽略此次测量
  • SampleRTT 会变化，因此估计的 RTT 应该比较平滑
    • 对几个最近的测量值求平均，而不是仅用当前的 SampleRTT
\[EstimatedRTT = (1-\alpha)\times EstimatedRTT + \alpha \times SampleRTT\]
  • 指数加权移动平均
  • 过去样本的影响呈指数衰减
  • 推荐值：\(\alpha\) = 0.125

但光有平均值不够，网络波动大的时候，需要多留一点安全边界，即

\[超时 = EstimtedRTT + 安全边界时间\]

计算 SampleRTT 会偏离 EstimatedRTT 多远：

\[\text{DevRTT} = (1 - \beta) \times \text{DevRTT} + \beta \times |\text{SampleRTT} - \text{EstimatedRTT}|\]
  • 推荐值: \(\beta = 0.25\)

故超时时间间隔设置为：

\[TimeoutInterval = EstimatedRTT + 4 \times \text{DevRTT}\]

Karn/Partridge algorithm

1. 样本选择与 RTT 估算
  • 忽略重传样本：在计算往返时间时，不使用来自重传分组的 SampleRTT。一旦某个分组被重传，后续该分组的确认将不再用于 RTT 测量（以避免歧义）。
  • 计算 EstimatedRTT：使用指数加权移动平均算法，权重系数 \(\alpha = 0.125\)。
2. 超时时间（RTO）的设定
  • 基础设定：超时值通常设定为估算 RTT 的两倍，即：
    \[RTO = 2 \times EstimatedRTT\]
3. 动态调整机制
  • 指数退避：每当 RTO 定时器超时（发生超时事件），RTO 的值会翻倍（\(RTO \leftarrow 2 \times RTO\)），直到达到最大值（\(\ge 60\) 秒）。
  • 测量值恢复：每当有新的测量值进入（即原始传输成功确认），RTO 会立即回缩并重置为 \(2 \times EstimatedRTT\)。
4. 局限性
  • 该机制被指出对 RTT 的变化不够敏感。

Jacobson/Karels algorithm

Problem: need to better capture variability in RTT

  • Directly measure deviation
\[Deviation = | SampleRTT – EstimatedRTT |\]
  • DevRTT: exponential average of Deviation
\[RTO = EstimatedRTT + 4 \times DevRTT\]
\[\begin{aligned} & SRTT(k+1) = (1-g) \times SRTT(k) + g \times RTT(k+1) \\ & SERR(k+1) = RTT(k+1) - SRTT(k) \\ & SDEV(k+1) = (1-h) \times SDEV(k) + h \times |SERR(k+1)| \\ & RTO(k+1) = SRTT(k+1) + f \times SDEV(k+1) \\ & g = \frac{1}{8} = 0.125 \quad h = \frac{1}{4} = 0.25 \quad f = 2 \text{ or } 4 \end{aligned}\]

5.2 可靠数据传输

  • TCP 在 IP 不可靠服务的基础上建立了 rdt
    • 管道化的报文段
      • GBN or SR
    • 累积确认（像GBN）
    • 单个重传定时器（像GBN）
    • 是否可以接受乱序的，没有规范
  • 通过以下事件触发重传
    1. 超时（只重发那个最早的未确认段：SR）
    2. 重复的确认

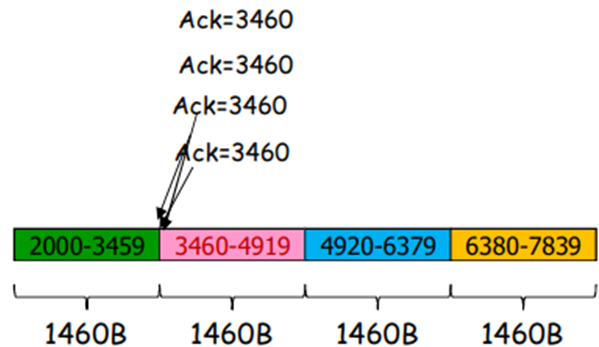

      • 例子：收到了 ACK50，之后又收到 3 个 ACK50
      • 此时还没有超时，“快速重传”

TCP 发送方事件

从应用层接收数据
  • 用 nextseq 创建报文段
  • 序号 nextseq 为报文段首字节的字节流编号
  • 如果还没有运行，启动定时器
    • 定时器与最早未确认的报文段关联
    • 过期间隔：TimeOutInterval
超时
  • 重传后沿最老的报文段
    • 区别于GBN，GBN全部重传
  • 重新启动定时器
    • 区别于SR，定时器只有一个
  • 既不是GBN也不是SR，而是混合体
收到确认
  • 如果是对尚未确认的报文段确认
    • 更新已被确认的报文序号
    • 如果当前还有未被确认的报文段，重新启动定时器
NextSeqNum = InitialSeqNum
SendBase = InitialSeqNum
/* SendBase-1: 最后一个累积确认的字节 */

loop (forever) {
    switch(event)

    event: data received from application above
        create TCP segment with sequence number NextSeqNum
        if (timer currently not running)
            start timer
        pass segment to IP
        NextSeqNum = NextSeqNum + length(data)

    event: timer timeout
        retransmit not-yet-acknowledged segment with smallest sequence number
        start timer

    event: ACK received, with ACK field value of y
        if (y > SendBase) {
            SendBase = y
            if (there are currently not-yet-acknowledged segments)
                start timer
        }
} /* end of loop forever */

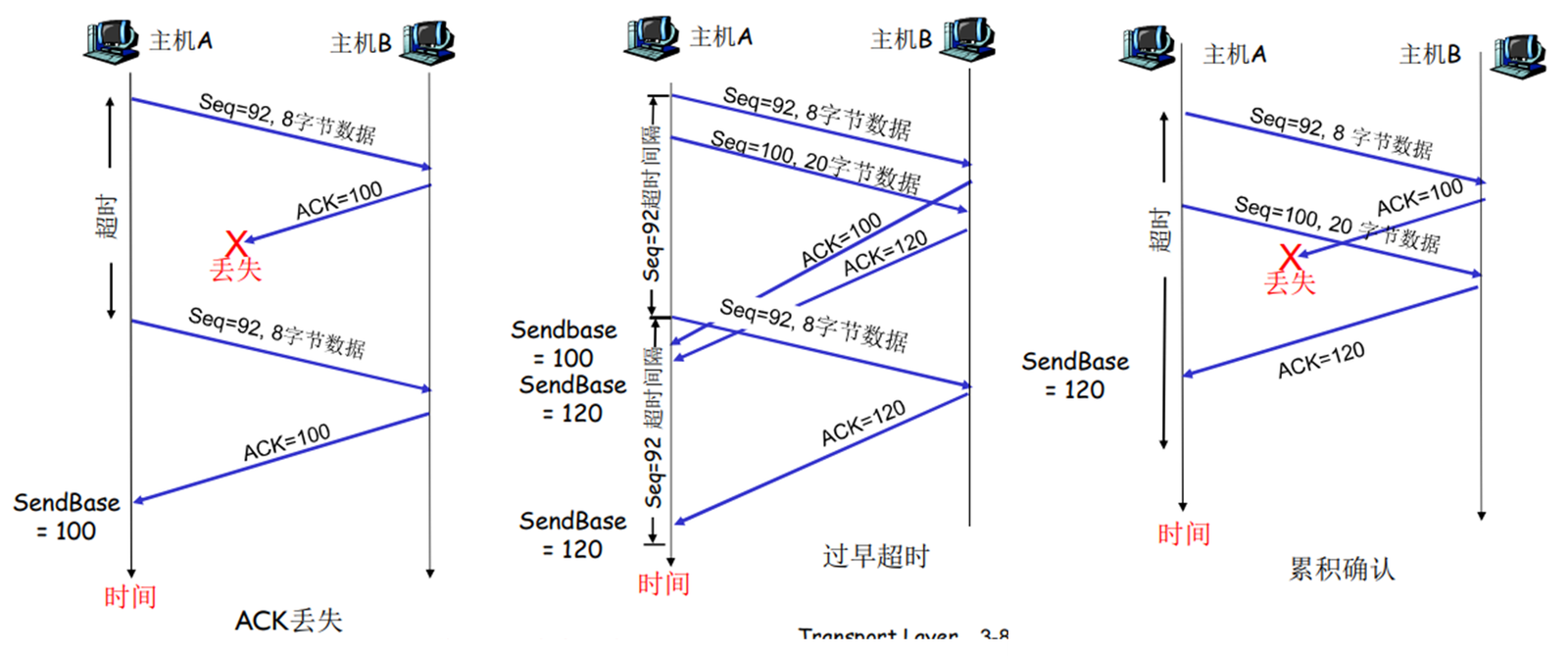

重传

alt text

接收方产生TCP ACK的建议

接收方的事件 TCP接收方动作
所期望序号的报文段按序到达。所有在期望序号之前的都已被确认 延迟的ACK（顺顺利利，不干扰发送方）。对另一个按序报文段的到达最多等待500ms。如果下一个报文段在这个时间间隔内没有到达，则发送一个ACK。
有期望序号的报文段到达。另一个按序报文段等待发送ACK（接着上面的那种情况，当前ACK还未发，但预期的下一个包到达了） 立即发送单个累积ACK，以确认两个按序报文段。
比期望序号大的报文段乱序到达。检测出数据流中的间隔 立即发送重复的ACK，指明下一个期待字节的序号
能部分或完全填充接收数据间隔的报文段到达。 若该报文段起始于间隔（gap）的低端，则立即发送ACK。

快速重传

  • 超时周期往往太长：
    • 在重传丢失报文段之前的延时太长
  • 通过 k 个重复的 ACK 来检测报文段丢失（TCP 使用 k = 3）
    • 发送方通常连续发送大量报文段
    • 如果报文段丢失，通常会引起多个重复的 ACK

alt text

  • 如果发送方收到同一数据的 3 个冗余ACK，重传最小序号的段
    • 快速重传：在定时器过时之前重发报文段
    • 它假设跟在被确认的数据后面的数据丢失了
      • 第一个 ACK 是正常的
      • 收到第二个该段的 ACK，表示接收方收到一个该段后的乱序段
      • 收到第 3，4 个该段的 ACK，表示接收方收到该段之后的 2 个，3 个乱序段，可能性非常大
event: ACK received, with ACK field value of `y`
  if (y > SendBase) {
      SendBase = y
      if (there are currently not-yet-acknowledged segments) {
          start timer
      }
  } else {
      increment count of dup ACKs received for y
      if (count of dup ACKs received for y = 3) {
          resend segment with sequence number y
      }
  }

重传后的两种选择：

  • 发送丢失分组，并将滑动窗口向前移动重复 ACK 的数量
    • 加快传输速度，但可能出错
  • 发送丢失分组，等待 ACK 来移动滑动窗口
    • 会因单个丢包而变慢

TCP 应该选择哪一种？—— TCP 的几种变体

5.3 连接管理

在正式交换数据之前，发送方和接收方握手建立通信关系:

  • 同意建立连接（每一方都知道对方愿意建立连接）
  • 同意连接参数

2 次握手

在网络中，2次握手建立连接总是可行吗？

  • 变化的延迟（连接请求的段没有丢，但可能超时）
  • 由于丢失造成的重传 (e.g. req_conn(x))
  • 报文乱序
  • 相互看不到对方

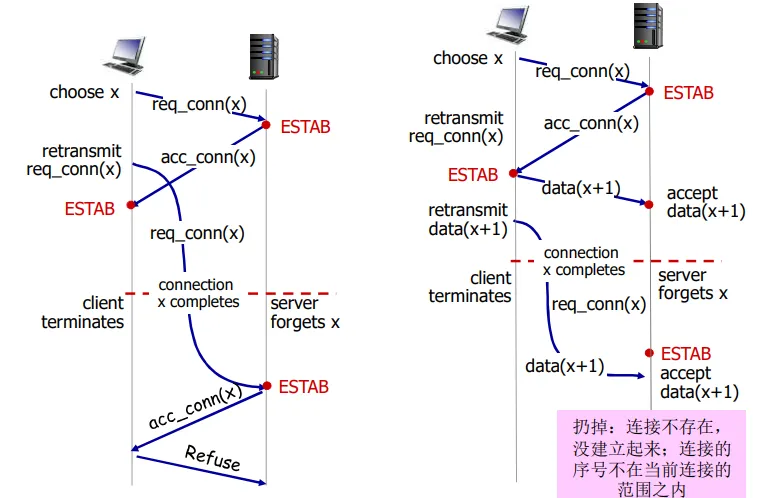

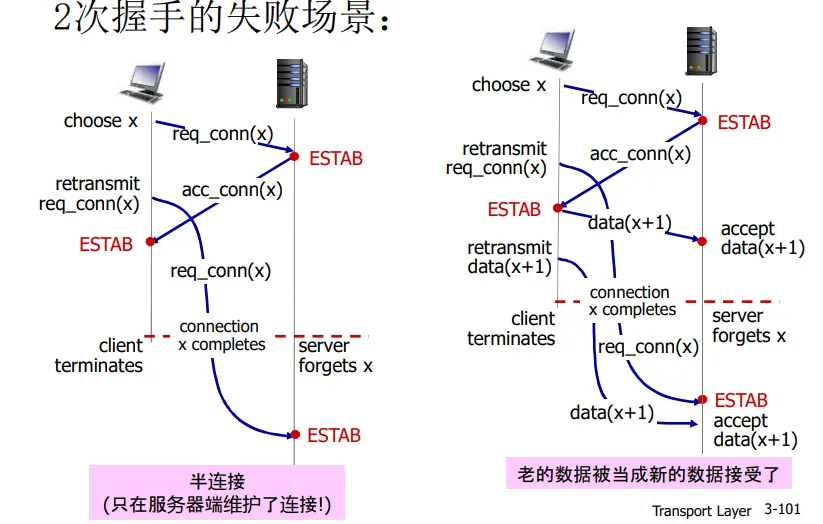

alt text

  • 半连接即虚假连接，浪费服务器资源

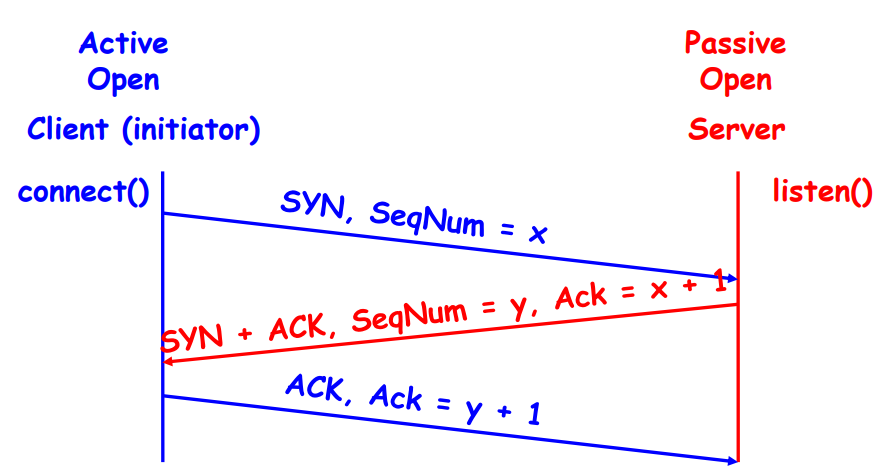

3 次握手

2 次握手缺陷的解决方案：变化的初始序号 + 双方确认对方的序号（3次握手）

alt text

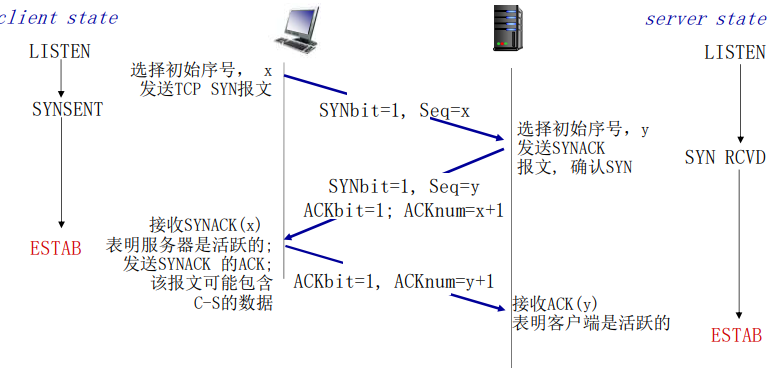

初始状态
  • 客户端 (Client) 和 服务器 (Server) 一开始都处于 LISTEN（监听）状态，准备接收或发起连接。
第一次握手：客户端发起连接请求
  • 动作： 客户端选择一个随机的初始序号 \(x\)。
  • 发送报文： 客户端向服务器发送一个 SYN 报文。报文头部中同步标志位 SYNbit = 1，序列号 Seq = x。
  • 状态变化： 客户端状态由 LISTEN 变为 SYNSENT（同步已发送），开始等待服务器的确认。
  • 目的：告诉服务器，“我想建立连接，我的初始数据序号是 \(x\)”。
第二次握手：服务器接收请求并确认，同时发起自己的连接请求
  • 动作： 服务器收到客户端的 SYN 报文后，同意建立连接。它也会为自己选择一个随机的初始序号 \(y\)。
  • 发送报文： 服务器向客户端发送一个 SYNACK 报文。这个报文包含两部分功能：
    1. 确认 (ACK)： 确认标志位 ACKbit = 1，确认号 ACKnum = x + 1（表示序号 \(x\) 已经收到，期待收到 \(x+1\) 及之后的数据）。
    2. 同步 (SYN)： 同步标志位 SYNbit = 1，序列号 Seq = y。
  • 状态变化： 服务器状态变为 SYN RCVD（同步已接收）。
  • 目的：告诉客户端，“我收到你的请求了（确认号 \(x+1\)），我也同意连接。我的初始数据序号是 \(y\)”。
第三次握手：客户端确认服务器的请求
  • 动作： 客户端收到服务器的 SYNACK 报文后，知道服务器是活跃的并且同意了连接。
  • 发送报文： 客户端再次发送确认报文。确认标志位 ACKbit = 1，确认号 ACKnum = y + 1（表示收到了服务器的序号 \(y\)）。
    • 第三次握手的报文是可以携带客户端到服务器的实际数据的。
  • 状态变化： 客户端发送完确认后，立刻进入 ESTAB（Established，已建立连接）状态。服务器在收到这个确认报文后，也进入 ESTAB 状态。
  • 目的：告诉服务器，“我收到了你的确认和你的初始序号（确认号 \(y+1\)），我们可以开始正式传输数据了”。

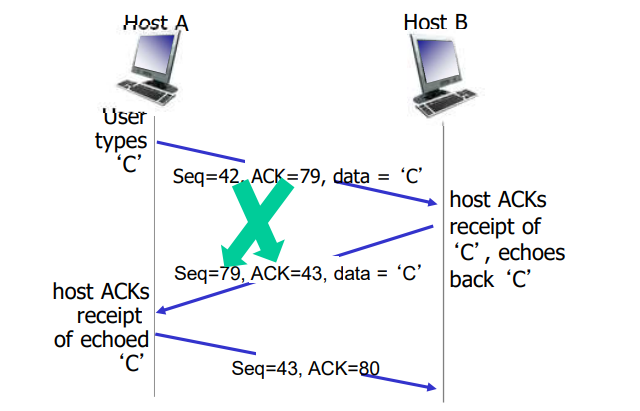

alt text

注意接收老数据问题中有两种情况：

  • 连接不存在，没建立起来，丢弃
  • 新连接建立了，旧数据来了
    • 连接的序号不在当前连接的范围之内，丢弃
      • 故初始序号的选取是随机的，不是固定序号开始

alt text

alt text alt text alt text alt text

SYN 丢失与 Web 下载

  • 用户点击超链接
    • 浏览器创建套接字并执行“connect”
    • “connect”触发操作系统发送 SYN
  • 如果 SYN 丢失…
    • 3–6 秒的延迟：可能非常漫长
    • 用户可能会不耐烦并重试
  • 用户触发“connect”的“中止”
    • 浏览器创建新套接字并发起另一次“connect”
    • 在某些情况下可能有效

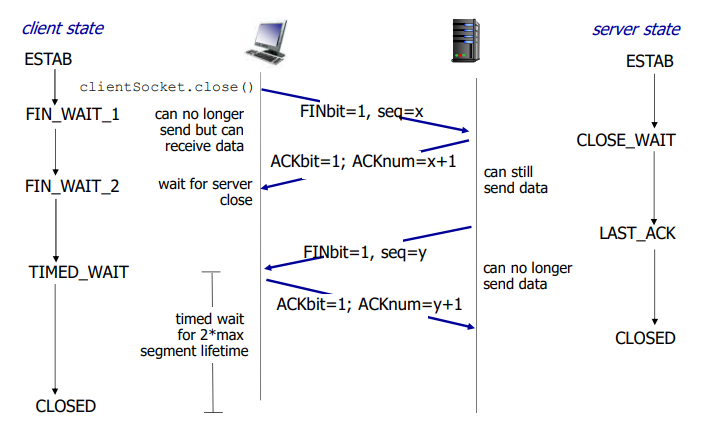

关闭连接

  • 客户端、服务器分别关闭它自己这一侧的连接
    • 发送 FIN bit = 1 的 TCP 段
  • 一旦接收到 FIN，用 ACK 回应
    • 接到 FIN 段，ACK 可以和它自己发出的 FIN 段一起发送
  • 可以处理同时的 FIN 交换

alt text

  • 但关闭实则不完美，参考“山谷白军3000人，两边红军2000人，放通讯兵”

alt text

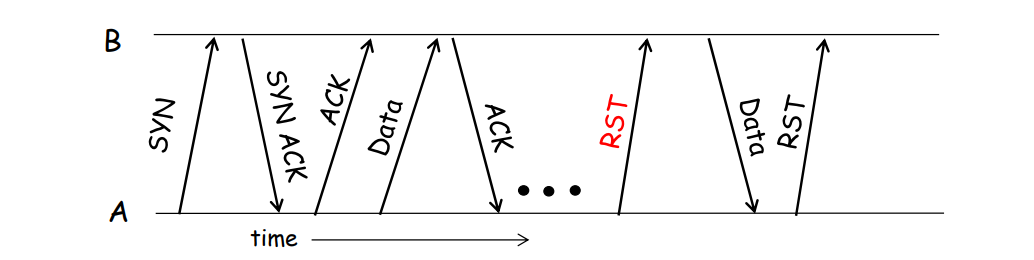

  • A 向 B 发送 RESET（RST）
    • 例如，因为 A 上的应用进程崩溃了
  • 就这样
    • B 不会对 RST 进行确认
    • 因此，RST 不会被可靠传递，且所有正在传输中的数据都将丢失
    • 但是：如果 B 再发送任何数据，将会触发另一个 RST

FIN 是礼貌的告别，而 RST 是粗暴的断交

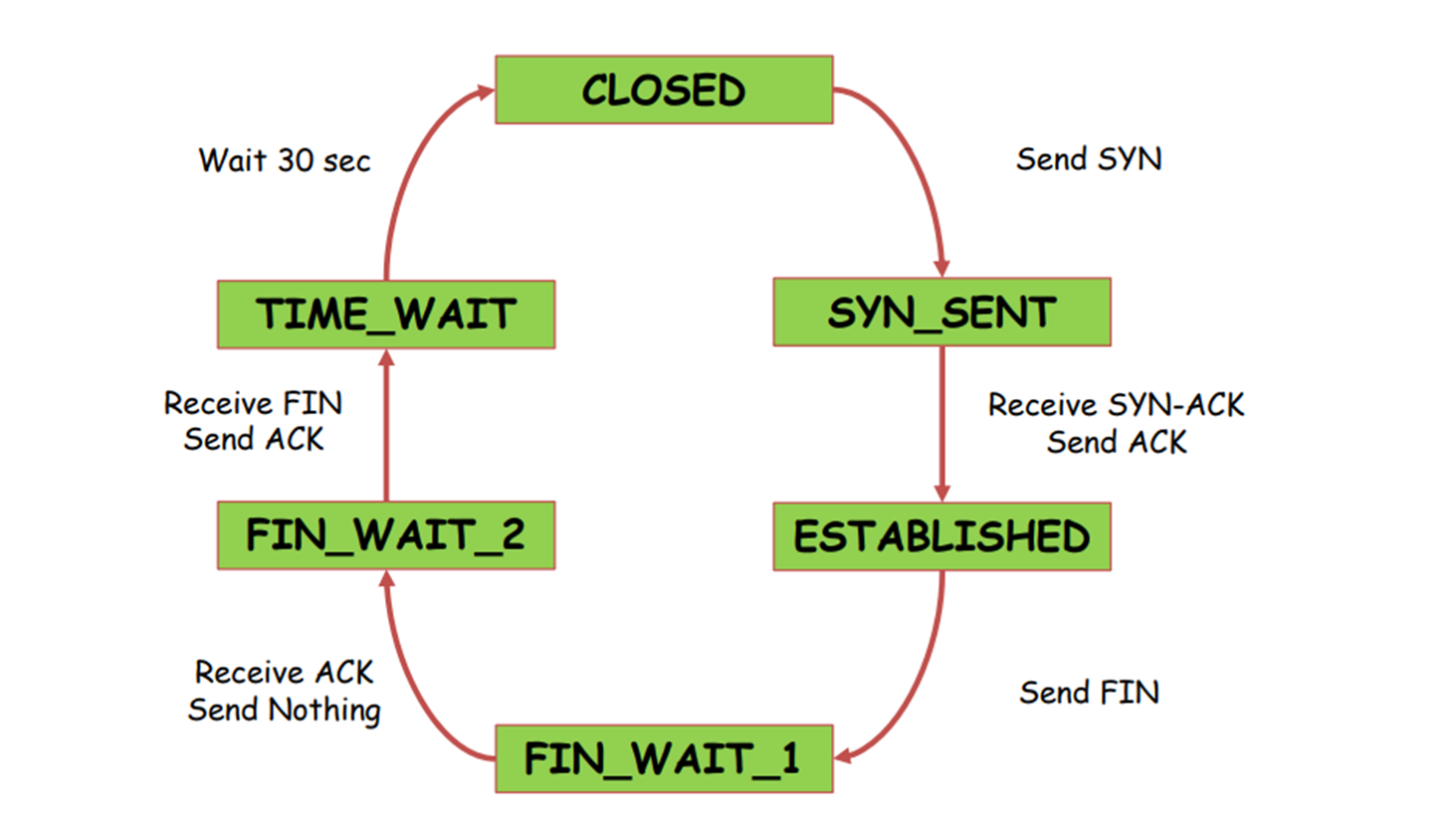

TCP client lifecycle

alt text

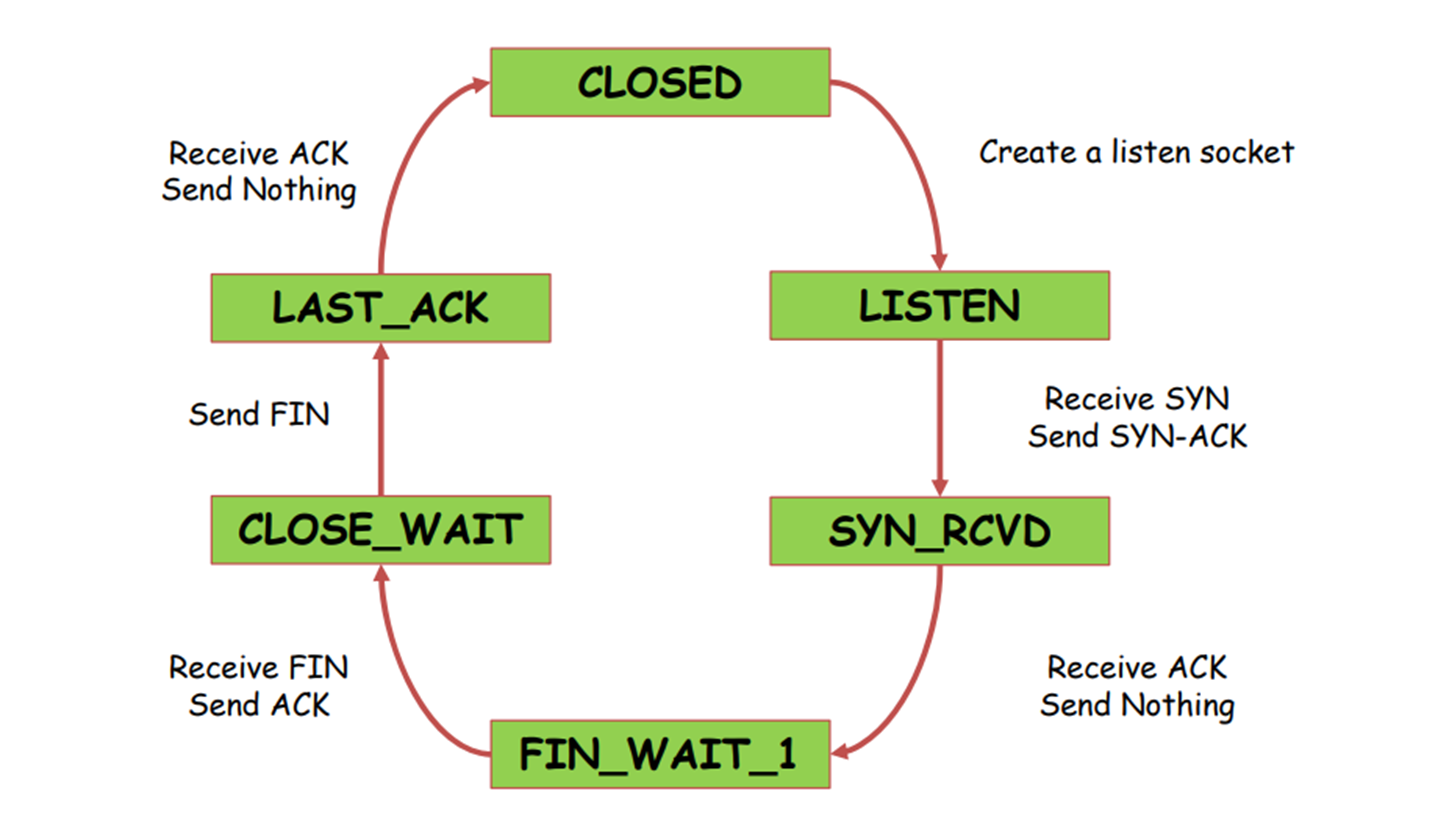

TCP server lifecycle

alt text

上图 TCP server lifecycle 有误，底部 FIN_WAIT_1 应改为 ESTABLISHED

5.4 流量控制

接收方控制发送方，不让发送方发送的太多、太快以至于让接收方的缓冲区溢出

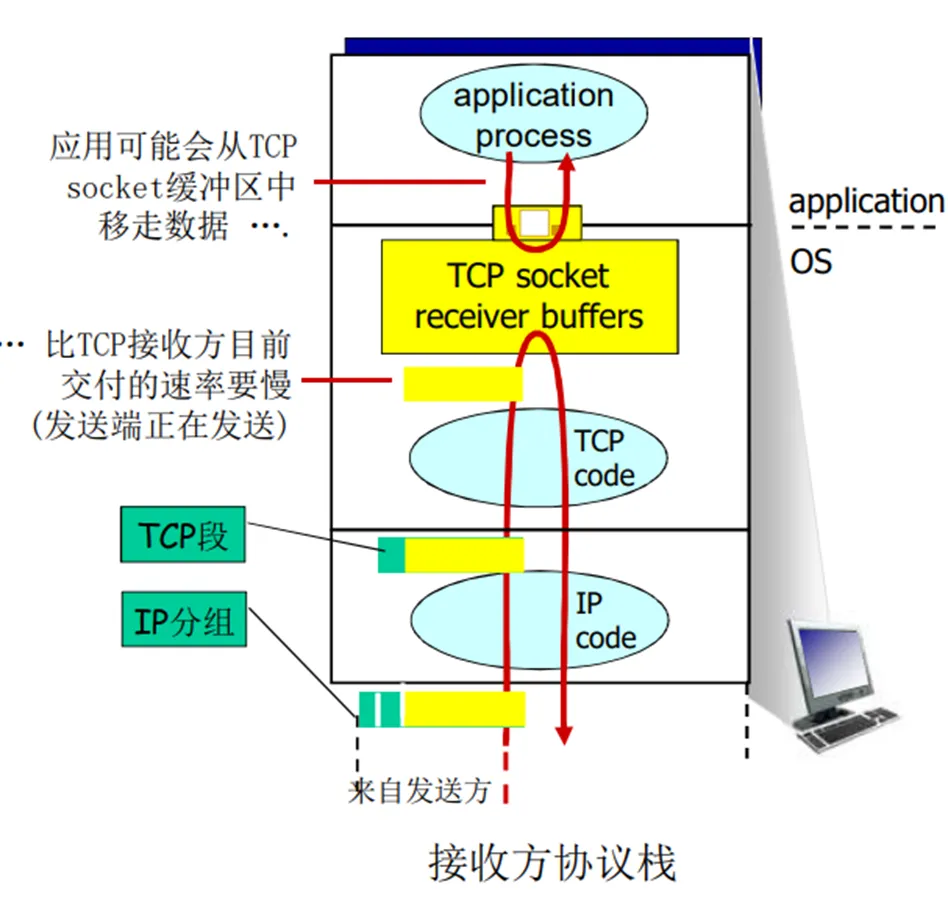

alt text

  • 接收方在其向发送方的 TCP 段头部的 RWND 字段 “通告” 其空闲 buffer 大小
    • RcvBuffer 大小通过 socket 选项设置 (典型默认大小为4096 字节)
    • 很多操作系统自动调整 RcvBuffer
  • 发送方限制未确认（在途）字节的个数 ≤ 接收方发送过来的 RWND 值
    • 保证接收方不会被淹没
                    到应用进程
                        ⭡
LastByteRead -> +-----------------+ ---------------
                |                 |           ⭡
                |  buffered data  |           |
                |                 |       RcvBuffer
LastByteRcvd -> +-----------------+ ----      |
                |                 |  ⭡        |
                |free buffer space| RWND      |
                |                 |  ↓        ↓
                +-----------------+ ---------------
                        ⭡
                TCP segment payloads

假设 TCP 接收方丢弃乱序的报文段

缓存中的可用的空间 = RcvWindow = RcvBuffer-[LastByteRcvd - LastByteRead]

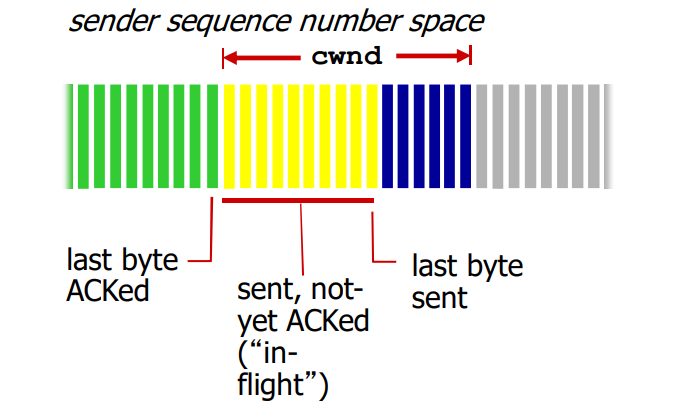

发送方滑动窗口

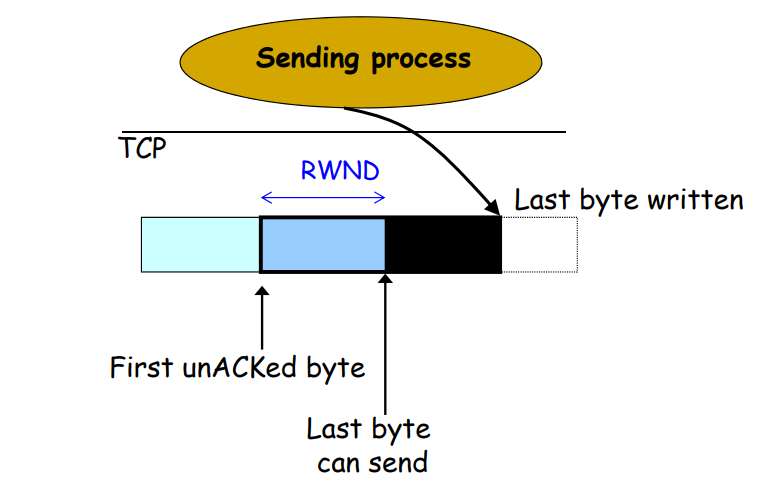

alt text

alt text

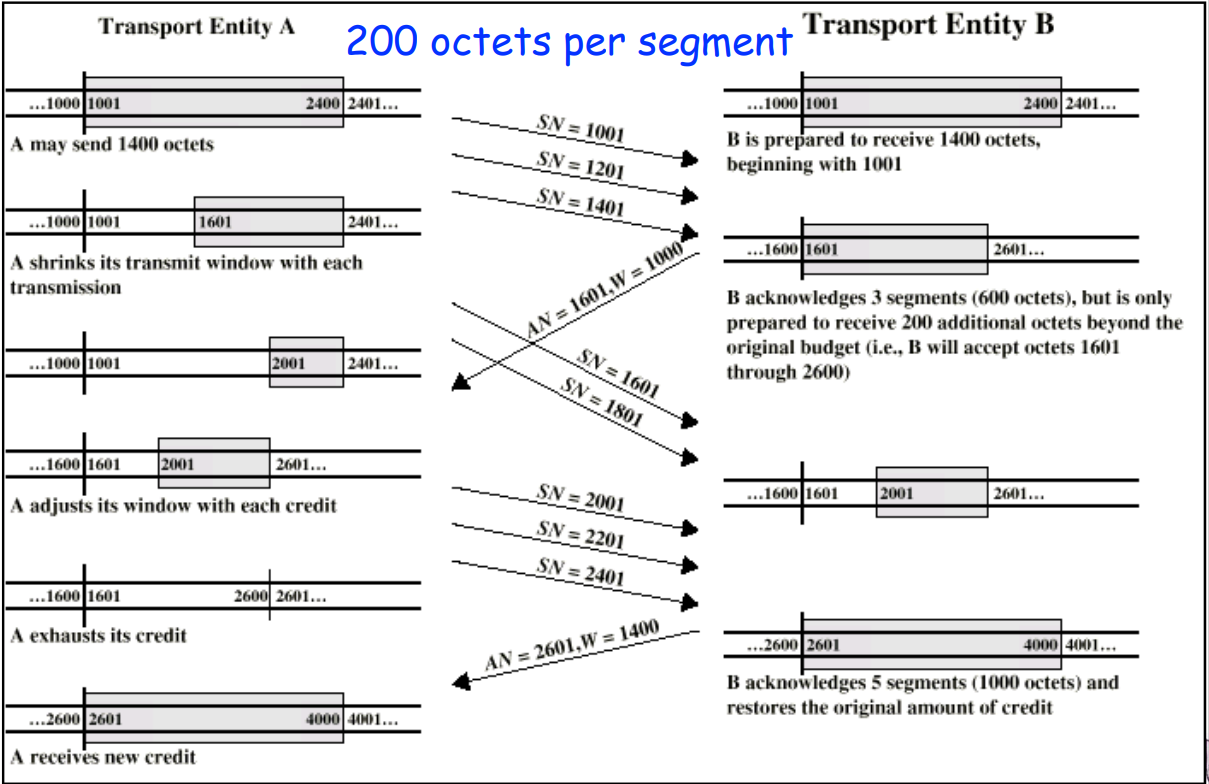

信用分配流量控制机制

  • 假设 B 最后接收到的数据字节序号为 \(i-1\)，B 最后发送的报文段为 \((AN=i, W=j)\)。则：

    • 在没有新数据到达的情况下，要将信用额度增加到 \(k\)（\(k > j\)），B 发送 \((AN=i, W=k)\)
    • 要确认一个包含 \(m\) 字节数据（\(m < j\)）的到达报文段而不额外授予信用额度，B 发送 \((AN=i+m, W=j-m)\)

  • 如果 ACK/CREDIT 报文段丢失，几乎没有损害。后续的确认将重新同步协议。

  • 此外，如果发送方超时并重传数据报文段，它会触发新的确认。

信用分配死锁

  • B 向 A 发送：带有 AN=i, W=0 的报文段，关闭接收窗口

  • B 向 A 发送：AN=i, W=j 以重新打开，但这个报文可能丢失

  • 现在 A 认为窗口已关闭，B 认为窗口已打开并等待

  • 处理方法

    • 使用 窗口定时器
    • 如果定时器超时而没有收到任何数据，（A）发送一些东西
    • 可以是之前报文段的重传

6. 拥塞控制原理

  • 拥塞的非正式的定义: “太多的数据需要网络传输，超过了网络的处理能力”
  • 与流量控制不同
  • 拥塞的表现:
    • 分组丢失 (路由器缓冲区溢出)
    • 分组经历比较长的延迟 (在路由器的队列中排队)

6.1 拥塞的原因/代价

场景 1

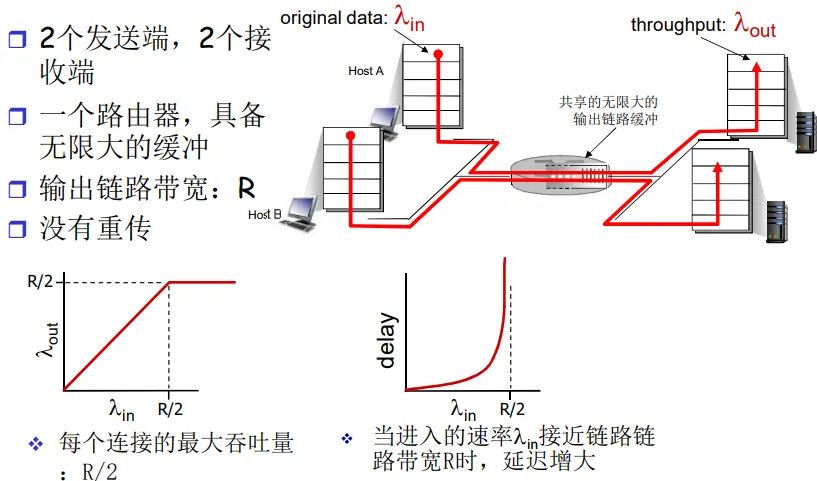

alt text

场景 2

  • 一个路由器，有限的缓冲
  • 分组丢失时，发送端重传
    • 应用层的输入 = 应用层输出: \(\lambda_{in} = \lambda_{out}\)
    • 传输层的输入包括重传: \(\lambda^{'}_{in} > \lambda_{in}\)

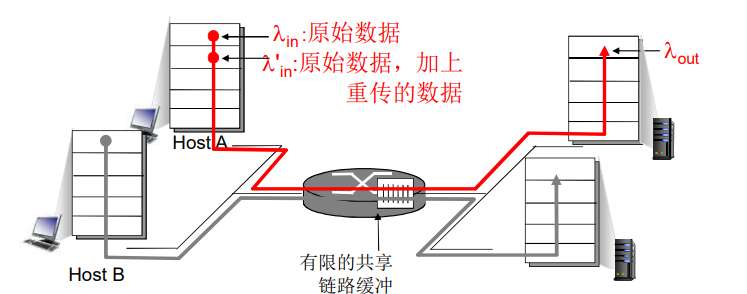

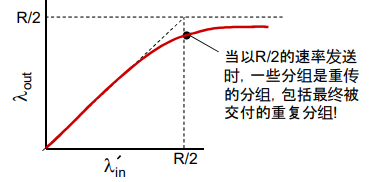

alt text

理想化: 发送端有完美的信息

  • 发送端知道什么时候路由器的缓冲是可用的
    • 只在缓冲可用时发送
    • 不会丢失: \(\lambda^{'}_{in} = \lambda_{in}\)

现实情况: 重复

  • 分组可能丢失，由于缓冲器满而被丢弃
  • 发送端最终超时，发送第2个拷贝，2个分组都被传出

alt text

拥塞的“代价”：

  • 为了达到一个有效输出，网络需要做更多的工作（重传）
  • 没有必要的重传，链路中包括了多个分组的拷贝
    • 是那些没有丢失，经历的时间比较长（拥塞状态）但是超时的分组
  • 输出比输入少原因
    • 重传的丢失分组
    • 没有必要重传的重复分组

场景 3

4个发送端、多重路径、超时/重传

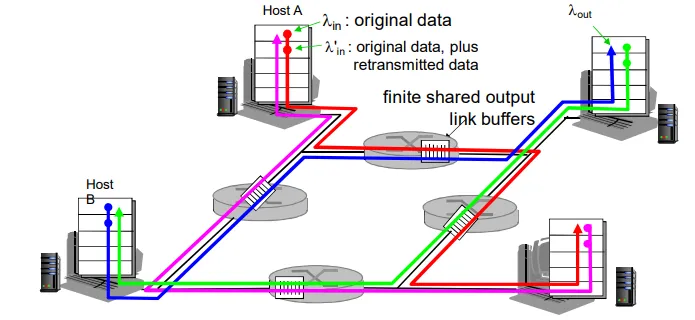

alt text

当红色的 \(\lambda^{'}_{in}\) 增加时，所有到来的蓝色分组都在最上方的队列中丢弃了，蓝色吞吐 -> 0

蓝色受阻，又不断重传，导致蓝色第一跳的路由器缓冲区溢出，形成“死锁”

又一个拥塞的代价:

  • 当分组丢失时，任何“关于这个分组的上游传输能力”都被浪费了
    • 第二跳出不去，第一跳白费了

6.2 拥塞控制方法

2 种常用的拥塞控制方法:

端到端拥塞控制:

  • 没有来自网络的显式反馈
  • 端系统根据延迟和丢失事件推断是否有拥塞
  • TCP 采用的方法

网络辅助的拥塞控制:

  • 路由器提供给端系统以反馈信息
    • 单个bit置位，显示有拥塞
    • 显式提供发送端可以采用的速率

7 TCP 拥塞控制

端到端的拥塞控制机制：

  • 路由器不向主机提供有关拥塞的反馈信息
    • 路由器的负担较轻
    • 符合网络核心简单的TCP/IP架构原则
  • 端系统根据自身得到的信息，判断是否发生拥塞，从而采取动作

拥塞控制的几个问题：

  • 如何检测拥塞
    • 轻微拥塞
    • 拥塞
  • 控制策略
    • 在拥塞发生时如何动作，降低速率
    • 在拥塞缓解时如何动作，增加速率

速率调节

  • 基本结构
    • 收到 ACK（新数据的确认）时：增大速率
    • 检测到丢包时：减小速率
  • 增大/减小速率的方式取决于所处的拥塞控制阶段：
    • 探测可用的瓶颈带宽（慢启动）
    • 适应带宽波动（拥塞避免：AIMD）

7.1 拥塞感知

发送端如何探测到拥塞？

  • 某个段超时了（丢失事件）：拥塞
    • 原因1：网络拥塞（某个路由器缓冲区没空间了，被丢弃）概率大
    • 原因2：出错被丢弃了（各级错误，没有通过校验，被丢弃）概率小
    • 一旦超时，就认为拥塞了，有一定误判，但是总体控制方向是对的
  • 有关某个段的 3 次重复 ACK：轻微拥塞
    • 段的第 1 个 ack，正常，确认绿段，期待红段
    • 段的第 2 个重复 ack，意味着红段的后一段收到了，蓝段乱序到达
    • 段的第 2、3、4 个 ack 重复，意味着红段的后第 2、3、4 个段收到了，橙段乱序到达，同时红段丢失的可能性很大（后面 3 个段都到了，红段都没到）
    • 网络这时还能够进行一定程度的传输，拥塞但情况要比第一种好

alt text

  • 上图中的 4 个确认，1 个正常确认，3 个重复确认

7.2 速率控制方法

如何控制发送端发送的速率？

  • 维持一个拥塞窗口的值：CongWin
  • 发送端限制已发送但是未确认的数据量（的上限）:
\[LastByteSent-LastByteAcked \leq CongWin\]
  • 从而粗略地控制发送方的往网络中注入的速率

alt text

\[rate \approx \dfrac {\text{CongWin}}{\text{RTT}} bytes/sec\]

CongWin 是动态的，是感知到的网络拥塞程度的函数

  • 超时或者 3 个重复 ack，CongWin ↓
    • 超时时：CongWin 降为 1MSS，进入 SS 阶段然后再倍增到 CongWin/2（每个RTT），从而进入 CA 阶段
    • 3个重复ack ：CongWin 降为 CongWin/2，CA 阶段
  • 否则（正常收到Ack，没有发生以上情况）：CongWin跃跃欲试 ↑
    • SS 阶段：加倍增加(每个RTT)
    • CA 阶段：线性增加(每个RTT)

拥塞控制和流量控制的联合动作:

  • 发送端控制发送但是未确认的量同时也不能够超过接收窗口，满足流量控制要求
\[SendWin=min\{CongWin, RecvWin\}\]
  • 同时满足拥塞控制和流量控制要求

7.3 拥塞控制策略

慢启动

  • 连接刚建立，CongWin = 1MSS
  • 可用带宽可能 >> MSS/RTT
    • 应该尽快加速，到达希望的速率
  • 当连接开始时，指数性增加（每个RTT）发送速率，直到发生丢失的事件
    • 每一个 RTT， CongWin 加倍
    • 每收到一个 ACK 时，CongWin 加1（即完成加倍）
    • 慢启动阶段：只要不超时或 3 个重复 ack，一个 RTT， CongWin 加倍
  • 总结: 初始速率很慢，但是加速却是指数性的
    • 指数增加，SS 时间很短，长期来看可以忽略

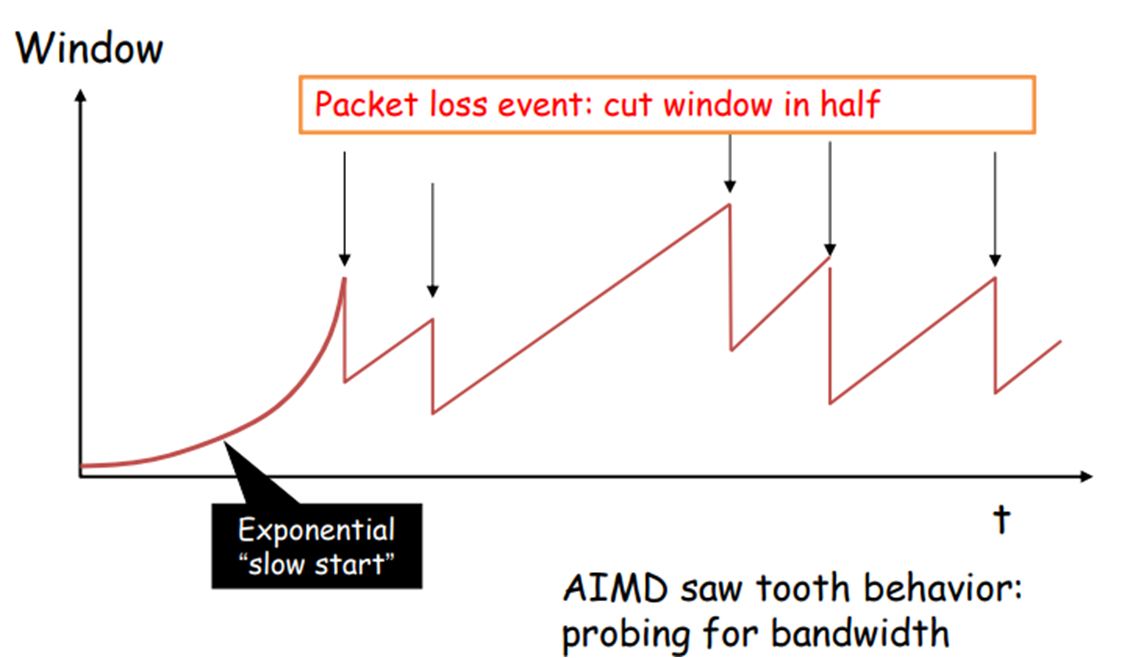

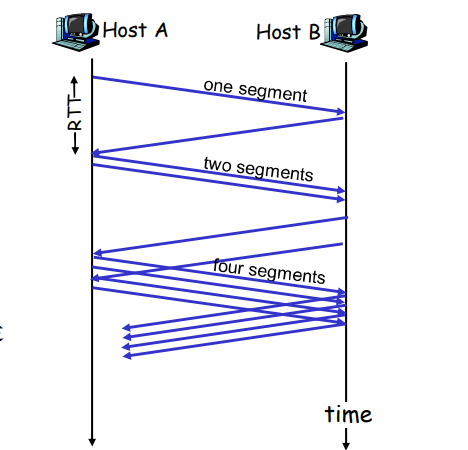

alt text

AIMD/超时之后的保守策略

AIMD (Additive Increase Multiplicative Decrease): 加性增，乘性减

  • 阈值变量：ssthresh
  • 出现丢失，ssthresh 设置成 CongWin 的 1/2
  • If CWND（CongWin） > ssthresh, stop Slow Start

加性增：

  • 当 CongWin > 阈值 时，一个 RTT 如没有发生丢失事件，将 CongWin 加 1MSS：探测

乘性减：

  • 当收到 3 个重复的 ACKs:
    • ssthresh = CWND/2
    • CWND = ssthresh
    • 进入拥塞避免：每个 RTT 后 cwnd 增加 1（线性而非指数增长）
  • 当超时事件发生时:
    • ssthresh = CWND/2
    • CWND = 1
    • 启动慢启动
什么时候应该将指数性增长变成线性？

在超时之前，当 CongWin 变成上次发生超时的窗口的一半

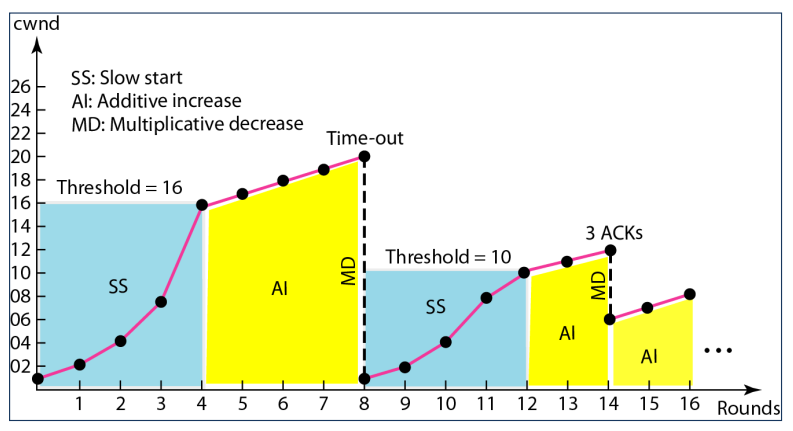

alt text alt text

总结: TCP发送端拥塞控制

  • 当CongWin < Threshold，发送端处于慢启动阶段（slow-start），窗口指数性增长
  • 当CongWin > Threshold，发送端处于拥塞避免阶段（congestion-avoidance），窗口线性增长
  • 当收到三个重复的ACKs（triple duplicate ACK），Threshold设置成CongWin/2，CongWin = Threshold + 3（+3？3个重复ack）
  • 当超时事件发生时timeout，Threshold = CongWin / 2，CongWin = 1 MSS，进入SS阶段
事件 状态 TCP 发送端行为 解释
以前没有收到ACK的data被ACKed 慢启动 (SS) CongWin = CongWin + MSS
If (CongWin > Threshold)
状态变成 “CA”		 每一个RTT CongWin 加倍
以前没有收到ACK的data被ACKed 拥塞避免 (CA) CongWin = CongWin + MSS * (MSS / CongWin) 加性增加，每一个RTT对 CongWin 加一个 1 MSS
通过收到3个重复的ACK，发现丢失的事件 SS or CA Threshold = CongWin / 2
CongWin = Threshold + 3
状态变成 “CA”		 快速重传，实现乘性的减。CongWin 没有变成 1 MSS.
超时 SS or CA Threshold = CongWin / 2
CongWin = 1 MSS
状态变成 “SS”		 进入slow start
重复的 ACK SS or CA 对被ACKed的segment，增加重复ACK的计数 CongWin and Threshold 不变

7.4 TCP 吞吐量

  • TCP 的平均吞吐量是多少，使用窗口尺寸 W 和 RTT 来描述?
    • 忽略慢启动阶段，假设发送端总有数据传输
  • W：发生丢失事件时的窗口尺寸（单位：字节）
    • 平均窗口尺寸（in flight 字节）：3/4 W
    • 平均吞吐量：RTT 时间吞吐 3/4 W

alt text

7.5 TCP 公平性

公平性目标: 如果 K 个 TCP 会话分享一个链路带宽为 R 的瓶颈，每一个会话的有效带宽为 R/K

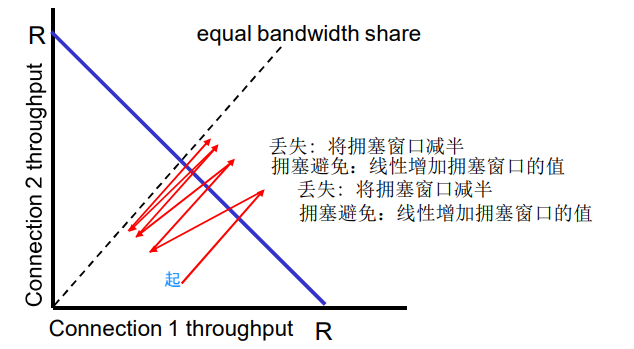

为什么TCP是公平的？2个竞争的TCP会话:

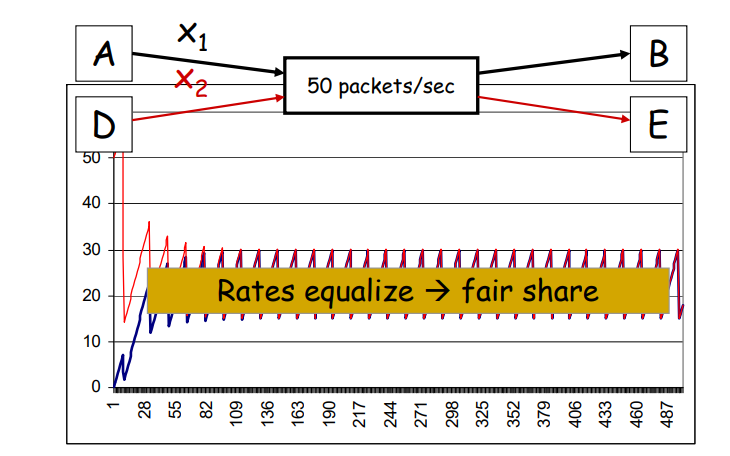

alt text

  • 会收敛至 x = y

公平性和 UDP：

  • 多媒体应用通常不是用 TCP
    • 应用发送的数据速率希望不受拥塞控制的节制
  • 使用UDP:
    • 音视频应用泵出数据的速率是恒定的，忽略数据的丢失
  • 研究领域: TCP 友好性

公平性和并行TCP连接：

  • 2个主机间可以打开多个并行的TCP连接
  • Web浏览器
  • 例如: 带宽为R的链路支持了9个连接
    • 如果新的应用要求建1个TCP连接，获得带宽R/10
    • 如果新的应用要求建11个TCP连接，获得带宽R/2

alt text alt text alt text alt text

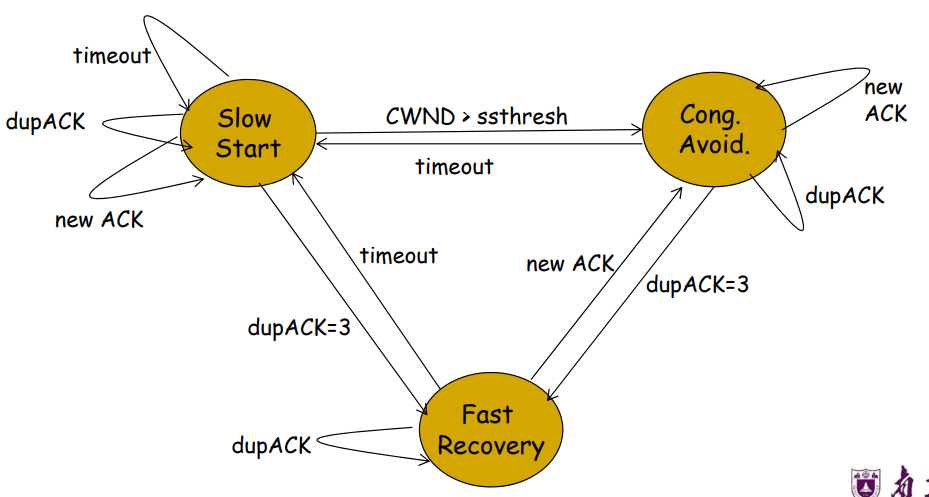

7.6 TCP 快速恢复

TCP协议拥塞控制 的一个核心机制：快速恢复 (Fast Recovery)。它通常与“快速重传”配合使用。

简单来说，当网络出现轻微拥塞（表现为丢包）时，快速恢复机制允许发送方不要像遇到“超时”那样直接把发送窗口降到1，而是利用一种“临时信用”机制继续发送数据，保持网络的吞吐量。

1. 核心思想 (Idea)

Grant the sender temporary “credit” for each dupACK so as to keep packets in flight （为每一个重复确认ACK赋予发送方临时的“信用额度”，以保持网络中有数据包在飞行）

  • 背景理解：当发送方收到重复的ACK（dupACK）时，意味着某个特定的数据包丢失了，但是后续的数据包已经成功到达接收端（接收端收到乱序包就会触发dupACK）。这说明网络并没有完全瘫痪，只是偶尔丢包。
  • 做法：既然知道有包离开了网络（到达了接收端），发送方就可以利用这些 dupACK 作为“信用”，继续向网络中发送新的数据包，而不是停下来干等。

2. 触发条件与初始动作 (If dupACKcount = 3)

当发送方连续收到 3个重复的ACK 时，触发快速重传和快速恢复机制：

  • ssthresh = CWND / 2

    • 解释：将“慢启动阈值 (ssthresh)”设置为当前“拥塞窗口 (CWND)”的一半。这是因为发生了丢包，说明网络开始拥塞，必须做出退让，将门限值减半。

  • CWND = ssthresh + 3

    • 解释：将拥塞窗口设置为新的阈值加上 3。
    • 为什么是 +3？ 因为你收到了3个重复的ACK，这意味着有3个数据包已经成功离开了网络并被接收端缓存。既然网络里腾出了3个包的空间，发送方就可以把窗口人为“放大”3个单位，以便后续能发送新的包.

3. 处于快速恢复阶段 (While in fast recovery)

CWND = CWND + 1 for each additional dupACK

  • 解释：在快速恢复状态下，每多收到一个额外的重复ACK，就把拥塞窗口 CWND 增加 1。
  • 原理：每一个额外的 dupACK 都代表又有一个数据包安全离开了网络到达了接收端缓冲区。窗口加1，发送方就可以借此“额度”再向网络中发送一个新包。这样不仅重传了丢失的包，还保证了网络管道里始终有数据在流动（keep packets in flight）。

4. 退出快速恢复 (Exit fast recovery)

Exit fast recovery after receiving new ACK set CWND = ssthresh

  • 解释：当发送方收到了一个 新的ACK（这个ACK确认了之前丢失的包已经被成功接收到了），这就标志着丢失的包已经被补上，快速恢复阶段结束。
  • 动作：此时，将 CWND 回调至之前记录的 ssthresh 的值。
  • 原理：因为之前那个被放大的 CWND（加了3，又加了若干个1）只是为了在丢包期间人为制造发送额度。现在丢包危机解除，需要把这个“虚高”的窗口收回，恢复到正常的安全门限值（一半的水平），随后TCP会进入拥塞避免 (Congestion Avoidance) 阶段，窗口开始缓慢线性增长。

Example

  • Consider a TCP connection with:
    • CWND=10 packets
    • Last ACK was for packet # 101
    • i.e., receiver expecting next packet to have seq. no. 101
  • 10 packets [101, 102, 103,…, 110] are in flight
    • Packet 101 is dropped
  • ACK 101 (due to 102) cwnd=10 dup#1
  • ACK 101 (due to 103) cwnd=10 dup#2
  • ACK 101 (due to 104) cwnd=10 dup#3
  • RETRANSMIT 101 ssthresh=5 cwnd=8 (5+3)
  • ACK 101 (due to 105) cwnd=9 (no xmit)
  • ACK 101 (due to 106) cwnd=10 (no xmit)
  • ACK 101 (due to 107) cwnd=11 (xmit 111)
  • ACK 101 (due to 108) cwnd=12 (xmit 112)
  • ACK 101 (due to 109) cwnd=13 (xmit 113)
  • ACK 101 (due to 110) cwnd=14 (xmit 114)
  • ACK 111 (due to 101) cwnd = 5 (xmit 115) ← exiting fast recovery
  • Packets 111-114 already in flight
  • ACK 112 (due to 111) cwnd = 5 + 1/5 ← back in cong. avoidance

1. 触发阶段：收到 3 个重复 ACK

接收端每收到一个乱序的包（102, 103, 104），就会回复一个期望收到 101 的 ACK。

  • ACK 101 (due to 102) cwnd=10 dup#1：收到包 102，回复第 1 个重复 ACK 101。
  • ACK 101 (due to 103) cwnd=10 dup#2：收到包 103，回复第 2 个重复 ACK 101。
  • ACK 101 (due to 104) cwnd=10 dup#3：收到包 104，回复第 3 个重复 ACK 101。

2. 进入快速恢复：重传与调整窗口

  • RETRANSMIT 101 ssthresh=5 cwnd= 8 (5+3)
  • 动作：集齐 3 个 dupACK，触发快速重传，立即重发丢失的包 101。
  • 状态更新：根据课件公式，门限值减半：\(ssthresh = 10 / 2 = 5\)。拥塞窗口设置为：\(cwnd = ssthresh + 3 = 8\)。
  • 进入快速恢复状态。

3. 快速恢复进行中：窗口“膨胀”与发送新包

此时网络中还有其他原本发送的包（105-110）在陆续到达接收端，每到达一个，接收端就会发回一个 dupACK 101。

  • ACK 101 (due to 105) cwnd= 9 (no xmit)：收到额外的 dupACK，\(cwnd\) 加 1 变成 9。但此时网络中未确认的包数量（101-110，共10个包）仍然大于 \(cwnd\)，所以不发送新包（no xmit）。
  • ACK 101 (due to 106) cwnd=10 (no xmit)：\(cwnd\) 变成 10。未确认的包数量等于 \(cwnd\)，依然不发送。

（关键转折点：开始利用“信用额度”发送新包）

  • ACK 101 (due to 107) cwnd=11 (xmit 111)：收到包 107 的 dupACK，\(cwnd\) 膨胀到 11。此时 \(cwnd\) (11) 终于大于了原来在飞行中的包数量 (10)。发送方利用这个多出来的 1 个“额度”，发送了全新的数据包 111。
  • ACK 101 (due to 108) cwnd=12 (xmit 112)：继续收到 dupACK，窗口继续膨胀，发送新包 112。
  • ACK 101 (due to 109) cwnd=13 (xmit 113)：发送新包 113。
  • ACK 101 (due to 110) cwnd=14 (xmit 114)：发送新包 114。

这就是课件中“Keep packets in flight”的完美体现：虽然我们在等包 101 被确认，但通过人为放大窗口，我们并没有闲着，而是继续把 111-114 这几个新包送进了网络管道。

4. 退出快速恢复

  • ACK 111 (due to 101) cwnd = 5 (xmit 115)
  • 发生了什么：之前重传的包 101 终于到达了接收端！接收端此时已经完美拼齐了 101 到 110 的所有数据。于是它发送了一个新的（累积的）ACK 111（意思是：110及之前的我都收到了，我接下来要 111）。
  • 动作：收到新的 ACK，退出快速恢复 (exiting fast recovery)。
  • 状态更新：根据课件公式，将窗口缩小回安全阈值，即 \(cwnd = ssthresh = 5\)。同时根据此时的窗口情况，发送新包 115。

5. 回到拥塞避免 (Congestion Avoidance)

  • ACK 112 (due to 111) cwnd = 5 + 1/5
  • 发生了什么：刚才在快速恢复期间“偷空”发出去的新包 111 到达了接收端，接收端回复 ACK 112。
  • 状态更新：此时 TCP 已经退出了快速恢复，处于拥塞避免阶段。在这个阶段，每收到一个 ACK，窗口不再呈指数增长，而是线性增长：\(cwnd = cwnd + 1/cwnd\)。所以 \(cwnd\) 变成了 \(5 + 1/5\)。（每个 RTT 才是 + 1）

7.7 TCP state machine

alt text

  • Timeouts ➔ Slow Start
  • dupACKs ➔ Fast Recovery
  • New ACK changes state ONLY from Fast Recovery

alt text

7.8 TCP flavors

  • TCP-Tahoe
    ➤ 收到 3 个重复 ACK 时 CWND = 1
  • TCP-Reno
    ➤ 超时时 CWND = 1
    ➤ 收到 3 个重复 ACK 时 CWND = CWND/2
  • TCP-newReno（我们的默认假设） ➤ TCP-Reno + 改进的快速恢复
  • TCP-SACK
    ➤ 引入了选择性确认

它们如何共存？

  • 所有变体都遵循同样的原则
    • 好消息时增大 CWND
    • 坏消息时减小 CWND

7.9 Router assisted congestion control

ECN 通过在数据包头部设置单个警告位，让路由器在拥塞初期主动通知端主机，使其在不丢包的情况下执行与丢包相同的拥塞控制反应，从而在链路利用率与传输延迟之间取得更优平衡。

1. 信号传递流程

  • 路由器标记：当路由器检测到队列即将拥塞时，不是直接丢包，而是将经过的数据包头部中的 ECN 警告位（Warning Bit） 置为 1。
  • 接收方反馈：接收方收到带 ECN 标记的数据包后，会在返回的 ACK 报文中设置 ECN-Echo 位，将拥塞信号传回发送方。
  • 发送方响应：发送方收到带 ECN-Echo 的 ACK 后，立即执行拥塞控制（如减半 CWND），其反应逻辑与收到丢包信号（3 DupACKs 或 Timeout）完全一致。

2. 核心优势：无损拥塞通知

  • 避免丢包：传统 TCP 必须等到丢包才知拥塞，而 ECN 在丢包前就发出预警，消除了不必要的重传和窗口剧烈回退。
  • 降低延迟：由于减少了丢包重传，端到端延迟和抖动显著降低，尤其对实时应用（视频、语音）友好。
  • 提升利用率：路由器无需通过丢包来“惩罚”发送方，可以更充分地利用链路缓冲，避免因丢包导致的吞吐量骤降。

3. 关键权衡：利用率 vs 延迟

  • 标记阈值：路由器在队列多满时设置 ECN 位，是一个关键配置点。
    • 阈值过低：过早标记，发送方频繁降速 → 延迟低，但链路利用率不足。
    • 阈值过高：过晚标记，队列积压严重 → 利用率高，但延迟和抖动增大，甚至可能退化为丢包。
  • 语义等价性：ECN 的拥塞语义被设计为与丢包完全等价，确保与现有 TCP 变体（Reno, SACK 等）的兼容性和公平性，无需修改核心拥塞控制算法。

💡 本质洞察：ECN 将 TCP 的拥塞反馈从 “事后惩罚”（丢包） 升级为 “事前预警”（标记），在不改变端主机行为逻辑的前提下，用更低的代价（一个比特）换取了更平滑的流量控制和更优的网络性能。

标题：3 传输层

作者：Zwing

创建于：2026-08-08 06:49:13

更新于：2026-08-07 23:07:52

链接：https://zanytriumph.github.io/posts/3 传输层.html

版权声明：本文章采用 CC BY-NC-SA 4.0 进行许可
